LED paneel opbouwframe 120x30 cm wit met schroefloos kliksysteem van LCB LED Europe

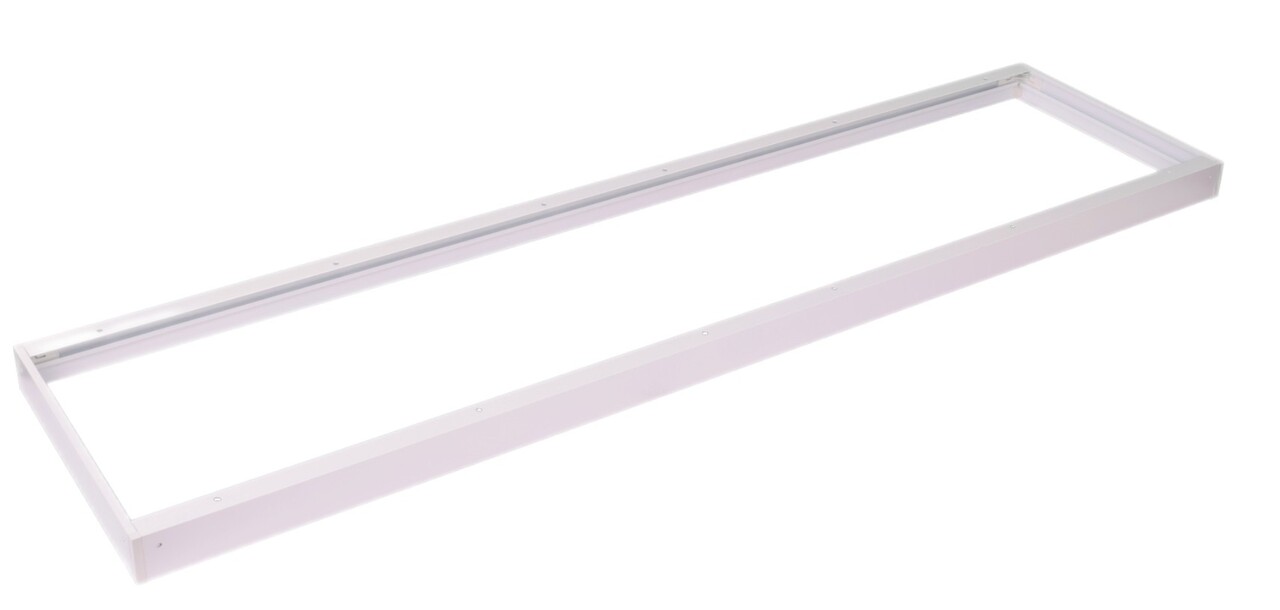

Het LCB LED Europe opbouwframe met kliksysteem is een aluminium montageframe voor het bevestigen van een sidelit LED paneel van 120x30 cm tegen een vast plafond. Het frame heeft een witte afwerking en een profielhoogte van 42 mm. Daarmee vormt het een compacte opbouwoplossing voor situaties waarin een LED paneel niet in een systeemplafond kan worden gelegd.

Dankzij het schroefloze klikmechanisme kunnen de framedelen tijdens de montage eenvoudig worden samengevoegd. Dit maakt het frame geschikt voor professionele installateurs die LED panelen plaatsen in kantoren, winkels, scholen, vergaderruimtes en andere zakelijke gebouwen.

Het frame is specifiek ontworpen voor sidelit LED panelen. Dit zijn panelen waarbij de LED's zich langs de randen bevinden en het licht via een lichtgeleidingsplaat wordt verdeeld. Het frame is niet geschikt voor backlit LED panelen, waarbij de LED's achter de lichtverdeler zijn geplaatst.

Compact aluminium opbouwframe voor sidelit LED panelen

Het LCB LED Europe opbouwframe is bedoeld voor LED panelen in het formaat 120x30 cm. De profielhoogte van 42 mm zorgt voor een relatief geringe opbouwhoogte, waardoor het paneel dicht tegen het plafond kan worden geplaatst.

De witte poedercoating zorgt voor een neutrale afwerking die aansluit bij veel witte plafonds en gangbare LED paneelbehuizingen. Het aluminium frame vormt de mechanische constructie rondom het paneel.

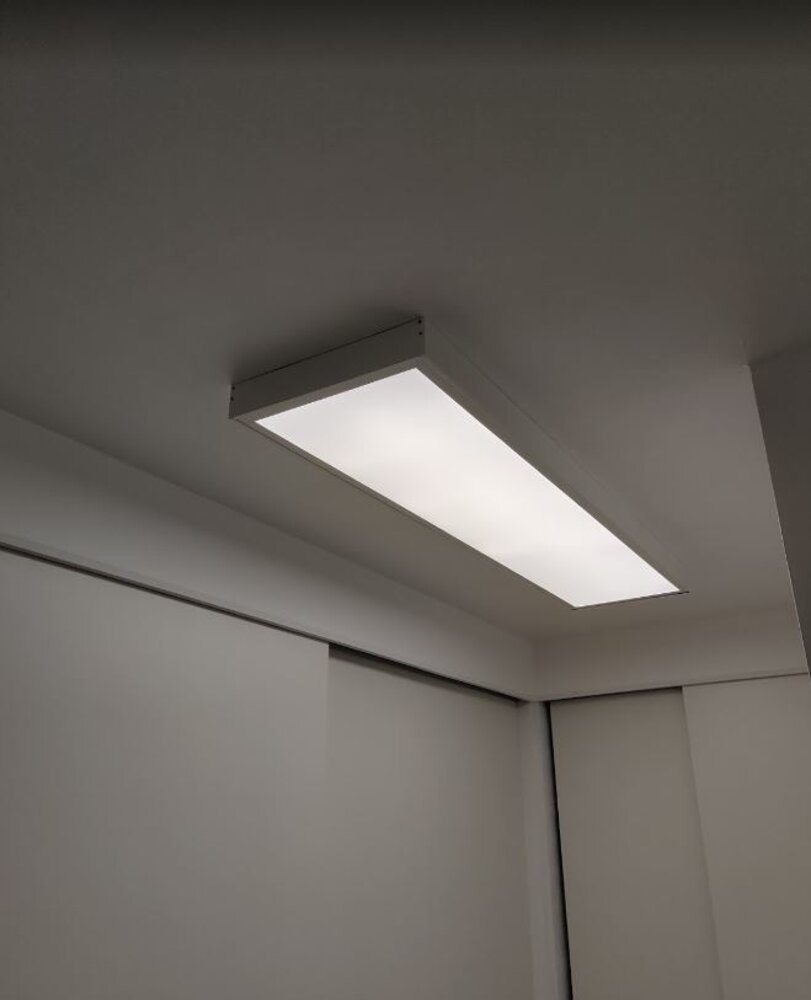

Deze uitvoering is geschikt voor plafondopbouw in ruimtes zonder systeemplafond, zoals kantoren met een vast plafond, vergaderruimtes, winkels en onderwijsgebouwen. Het frame kan ook worden toegepast wanneer een bestaand plafond behouden moet blijven en er geen uitsparing voor inbouwmontage kan worden gemaakt.

Een belangrijk selectiecriterium is het type LED paneel. Het frame is uitsluitend geschikt voor sidelit uitvoeringen. Bij sidelit panelen is de lichtbron aan de rand van de behuizing geplaatst. Hierdoor zijn deze panelen doorgaans relatief dun.

Bij backlit LED panelen bevinden de LED's zich achter het lichtoppervlak. Deze panelen hebben vaak een andere constructie en inbouwhoogte. Omdat dit specifieke opbouwframe niet voor backlit panelen is ontworpen, adviseren wij daarvoor een passend opbouwframe met voldoende montageruimte te kiezen.

De achterzijde van het frame is open. Dit biedt ruimte voor de voorbereiding van de plafondbevestiging en kan de warmteafvoer van het gemonteerde LED paneel ondersteunen. De open constructie betekent echter niet automatisch dat iedere sidelit LED paneel-driver binnen het frame past.

Het opbouwframe heeft zelf geen lichtbron, driver of elektrisch vermogen. De lichtopbrengst, kleurtemperatuur, dimbaarheid, UGR-waarde en elektrische eigenschappen worden volledig bepaald door het LED paneel dat afzonderlijk in het frame wordt geplaatst.

Voor projecten met specifieke eisen aan werkplekverlichting adviseren wij daarom de technische specificaties van het gekozen LED paneel te beoordelen. Het montageframe verandert de opgegeven lichttechnische eigenschappen niet in een zelfstandig gecertificeerde verlichtingsoplossing.

Montage en compatibiliteit voor professionele installateurs

Het LCB LED Europe opbouwframe is ontwikkeld om een sidelit LED paneel van 120x30 cm tegen een geschikt plafond te monteren. Het kliksysteem maakt het mogelijk de profieldelen zonder zichtbare schroefverbindingen aan de buitenzijde samen te voegen.

Bij de voorbereiding adviseren wij eerst de exacte buitenafmetingen en constructie van het LED paneel te controleren. LED panelen die als 120x30 cm worden aangeboden, hebben vaak feitelijke buitenmaten van ongeveer 1195 x 295 mm. Dit is echter geen garantie dat ieder paneel met deze nominale maat automatisch in het frame past.

Ook de dikte van het paneel en de positie van de driveraansluiting zijn bepalend. De profielhoogte bedraagt 42 mm, maar dit mag niet zonder verdere maatvoering worden beschouwd als 42 mm volledig bruikbare interne ruimte.

Controleer daarom vooraf of het paneel mechanisch in het frame past en of voldoende ruimte beschikbaar blijft voor de aansluitkabel en eventuele driver.

Het frame is bedoeld voor bevestiging tegen een vaste plafondconstructie. De bevestiging aan het plafond moet worden afgestemd op het gebruikte bouwmateriaal. Bij beton, hout, gipsplaat of andere plafondmaterialen kunnen verschillende bevestigingsmiddelen noodzakelijk zijn.

Het schroefloze kliksysteem heeft betrekking op het samenvoegen van de framedelen. Voor het daadwerkelijk bevestigen van het frame aan het plafond blijven geschikte bevestigingsmiddelen noodzakelijk. Het gebruik van het klikmechanisme betekent dus niet dat het volledige montageproces zonder gereedschap kan worden uitgevoerd.

Wij adviseren om vóór montage de positie van het paneel en het voedingspunt nauwkeurig te bepalen. Vooral wanneer meerdere frames in een rechte lijn of volgens een vast verlichtingsplan worden gemonteerd, is een correcte uitlijning belangrijk voor een gelijkmatige afwerking.

Houd daarnaast rekening met de beschikbare montageruimte boven en rondom het LED paneel. De open achterzijde van het frame biedt toegang tot de plafondzijde, maar de daadwerkelijke ruimte voor aansluitingen hangt af van het type paneel en de montageconstructie.

Het opbouwframe heeft geen geïntegreerde elektrische aansluiting en wordt niet rechtstreeks op 230V aangesloten. De elektrische voeding loopt via de driver van het afzonderlijk gekozen LED paneel.

Een sidelit LED paneel kan bijvoorbeeld zijn voorzien van een externe constante-stroomdriver. In dat geval moeten de elektrische eigenschappen van de driver overeenkomen met die van het paneel. Het is niet toegestaan om willekeurige drivers uit te wisselen op basis van alleen het wattage.

Controleer bij gebruik van een externe driver of deze veilig en volgens de bijbehorende montagevoorschriften kan worden geplaatst. De driver mag niet zonder onderbouwing in een te kleine of onvoldoende geventileerde ruimte worden ingebouwd.

Wanneer een DALI-, TRIAC- of 0-10V-dimbaar LED paneel wordt gebruikt, moet ook de bijbehorende dimbare driver correct worden geselecteerd en aangesloten. Het opbouwframe zelf heeft geen invloed op de dimtechniek en biedt geen ingebouwde dimfunctie.

Voor sidelit LED panelen met aansluitconnectoren adviseren wij bovendien de beschikbare kabelruimte en toegankelijkheid te beoordelen. Voorkom dat voedingskabels, connectoren of driverkabels bij het sluiten van het frame worden afgeklemd.

Omdat het frame specifiek voor sidelit panelen is ontworpen, raden wij het gebruik met backlit panelen af. Ook bij afwijkende paneelafmetingen of dikkere panelen moet de mechanische compatibiliteit vooraf worden vastgesteld.

Voor een veilige installatie moet de plafondconstructie voldoende draagkracht hebben voor het gecombineerde gewicht van frame, paneel en eventuele accessoires. Het gewicht van dit frame is niet bevestigd. Wij adviseren bij twijfel de belasting en bevestigingswijze vooraf te laten beoordelen.

De montage van het frame zelf vereist geen elektrische aansluiting. Voor het aansluiten of loskoppelen van het LED paneel moet de voeding wel spanningsloos zijn en moeten de voorschriften van de paneelfabrikant worden gevolgd.

Bij een projectmatige installatie adviseren wij vooraf één combinatie van paneel, frame en driver te controleren. Hiermee kunnen de pasvorm, bevestigingspunten, kabelruimte en afwerking worden beoordeeld voordat grotere aantallen worden gemonteerd.

Veelgestelde vragen over het LED paneel opbouwframe 120x30 cm

Is dit opbouwframe geschikt voor alle LED panelen van 120x30 cm?

Nee, het opbouwframe is specifiek ontworpen voor sidelit LED panelen van 120x30 cm. Niet ieder paneel met deze nominale maat heeft dezelfde dikte en constructie. Wij adviseren daarom vooraf de exacte paneelafmetingen en de beschikbare montageruimte te controleren.

Kan ik een backlit LED paneel in dit opbouwframe monteren?

Nee, deze uitvoering is volgens de productinformatie uitsluitend geschikt voor sidelit LED panelen. Voor een backlit paneel adviseren wij een opbouwframe dat expliciet geschikt is voor de betreffende paneelconstructie en afmetingen.

Wat is het voordeel van het schroefloze kliksysteem?

Het kliksysteem vereenvoudigt het samenvoegen van de framedelen en zorgt voor een nette afwerking zonder zichtbare schroefverbindingen aan de buitenzijde. Voor de bevestiging aan het plafond blijven wel geschikte montagemiddelen nodig.

Is er voldoende ruimte voor een externe LED-driver?

Dat hangt af van de afmetingen van de driver en het gekozen LED paneel. Het frame heeft een profielhoogte van 42 mm, maar de volledig bruikbare interne ruimte is niet bevestigd. Wij adviseren de driverafmetingen en aansluitruimte vooraf te controleren. Indien nodig moet een geschikte externe montagepositie worden gekozen.

Kan dit opbouwframe rechtstreeks tegen een betonnen plafond worden gemonteerd?

Het frame is ontworpen voor plafondopbouw. Bij montage op beton moet de installateur geschikte bevestigingsmiddelen gebruiken en rekening houden met de aanwezige voedingsleiding. De exacte bevestigingspunten en boormaten zijn niet afzonderlijk bevestigd.

Wordt het LED paneel meegeleverd?

Nee, dit product betreft een aluminium opbouwframe voor LED panelen. De lichtbron, driver en eventuele dimregeling worden bepaald door het afzonderlijk te bestellen LED paneel. Wij adviseren vóór bestelling te controleren welke montageonderdelen en bevestigingsmaterialen worden meegeleverd.

Wilt u LED panelen monteren tegen een vast plafond zonder systeemplafond? Bestel het LCB LED Europe opbouwframe 120x30 cm bij Ledlichtgroothandel.nl of vraag ons om advies over de juiste combinatie van sidelit LED paneel, driver en montagemateriaal voor uw project.

Technische specificaties:

• Merk: LCB LED Europe

• Producttype: LED paneel opbouwframe

• Artikelnummer: TS183593

• EAN: 8720813183593

• Nominaal paneelformaat: 120 x 30 cm

• Profielhoogte: 42 mm

• Materiaal: aluminium

• Kleur: wit

• Afwerking: witte poedercoating

• Montagesysteem: schroefloos kliksysteem voor framedelen

• Montagewijze: plafondopbouw

• Compatibiliteit: sidelit LED panelen

• Niet geschikt voor: backlit LED panelen

• Achterzijde: open constructie

• Toepassing: montage van LED panelen tegen vaste plafonds

• Lichtbron: niet inbegrepen

• LED paneel: afzonderlijk te bestellen

• LED-driver: afhankelijk van het gekozen paneel, niet inbegrepen als onderdeel van het frame

• Elektrische aansluiting: niet van toepassing op het frame zelf
