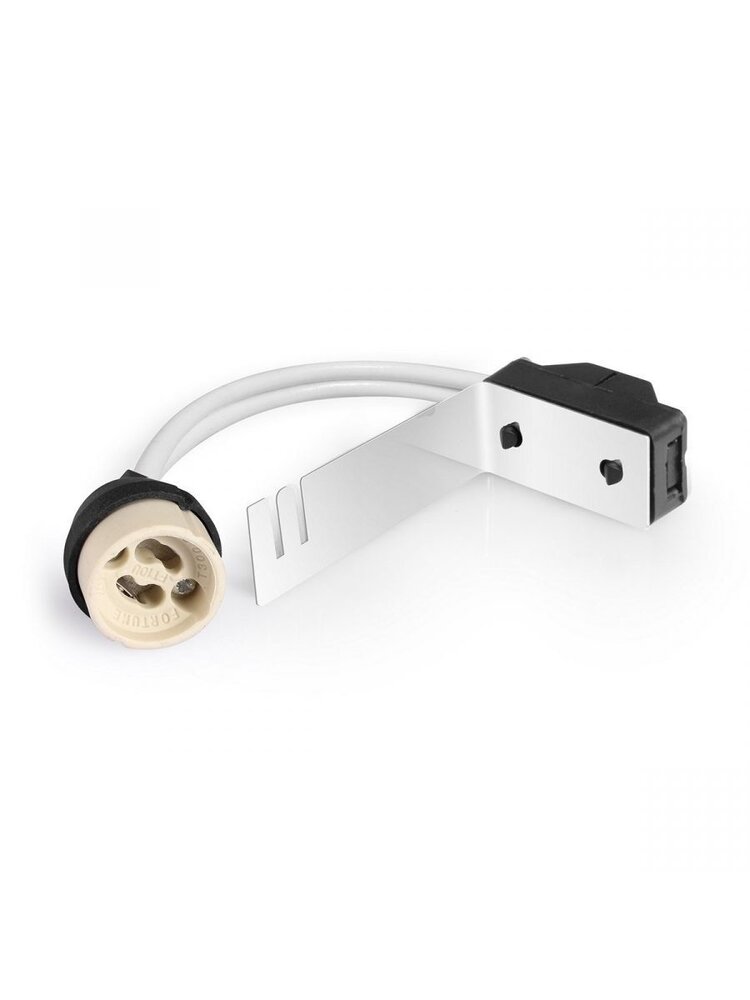

Kanlux BR-GZ10 GU10 fitting met keramische lamphouder en metalen montagebeugel

De Kanlux BR-GZ10 is een GU10-fitting met geïntegreerde metalen montagebeugel en aansluitklem, bedoeld voor het bevestigen en elektrisch aansluiten van GU10-lichtbronnen in geschikte armaturen. Deze uitvoering is interessant voor professionele installateurs die bestaande GU10-aansluitingen vervangen of een passende lamphouder nodig hebben bij de montage van inbouwspots.

De keramische fitting is geschikt voor GU10-lichtbronnen en heeft een nominale spanning van 250V AC en een nominale stroom van 2A. Dankzij de metalen steunbeugel kan de lamphouder mechanisch worden bevestigd, zonder dat de elektrische aansluiting zelf de lichtbron hoeft te dragen.

De BR-GZ10 is voorzien van een aansluitklem, waardoor de voedingsgeleiders op de daarvoor bestemde aansluitpunten kunnen worden aangesloten. Hiermee vormt de fitting een praktische basis voor GU10-verlichting in geschikte armatuurconstructies.

Keramische GU10 fitting voor LED-spots en professionele verlichting

De Kanlux BR-GZ10 is ontworpen voor lichtbronnen met een GU10-aansluiting. Dit fittingtype wordt veel toegepast bij netspanningsspots in woningen, kantoren, winkels, hotels en horecagelegenheden.

Een GU10-lichtbron heeft twee contactpennen met een draaivergrendeling. De lichtbron wordt in de fitting geplaatst en vastgedraaid, waardoor een mechanische en elektrische verbinding ontstaat.

De fitting zelf produceert geen licht en bepaalt daarom niet het vermogen, de lichtopbrengst, kleurtemperatuur of stralingshoek van de installatie. Deze eigenschappen worden bepaald door de afzonderlijk gekozen GU10-lichtbron.

De BR-GZ10 heeft een keramische lamphouder met een metalen montagebeugel. De keramische uitvoering is geschikt voor toepassingen waarbij een hoge temperatuurbestendigheid van het fittingmateriaal noodzakelijk is.

Kanlux geeft een maximaal toegestane fittingtemperatuur van 250°C op. Dit is de temperatuurgrens van de lamphouder en betekent niet dat een compleet armatuur of de toegepaste LED-lamp bij deze temperatuur mag functioneren.

De maximale gebruikstemperatuur van de lichtbron, de aansluitmaterialen en de overige armatuuronderdelen kunnen aanzienlijk lager liggen. Bij het samenstellen van een verlichtingsoplossing blijft daarom de laagste relevante temperatuurgrens bepalend.

De nominale spanning bedraagt 250V AC bij 50Hz. Hierdoor is de fitting geschikt voor toepassing in een correct ontworpen 230V-GU10-installatie.

De nominale stroom bedraagt maximaal 2A. Deze waarde beschrijft de elektrische belastbaarheid van de fitting en is geen aanbeveling om iedere willekeurige GU10-lichtbron tot deze grens toe te passen. Het maximaal toegestane lampvermogen wordt mede bepaald door het armatuur en de bijbehorende voorschriften.

De fitting is uitgevoerd in grijs en heeft volgens de maattekening een totale lengte van circa 95 mm, een hoogte van circa 80 mm en een breedte van circa 48 mm.

Deze afmetingen zijn belangrijk bij montage in compacte spotbehuizingen. De beugel neemt extra ruimte in naast de GU10-lamphouder, waardoor niet iedere GU10-inbouwspot automatisch geschikt is voor deze uitvoering.

De fabrikant geeft een nettogewicht van 54 gram op. De metalen steun is geïntegreerd in de uitvoering en dient als mechanisch bevestigingsonderdeel voor de lamphouder.

De BR-GZ10 heeft volgens Kanlux beschermingsgraad IP00. De fitting heeft daardoor geen zelfstandige bescherming tegen aanraking van gevaarlijke delen of tegen binnendringend water.

Dit betekent dat de fitting niet als los, vrij toegankelijk elektrisch onderdeel mag worden toegepast. De installatie moet worden uitgevoerd binnen een daarvoor geschikte armatuurconstructie of aansluitbehuizing.

Montage, elektrische aansluiting en compatibiliteit voor installateurs

Voor installateurs is de combinatie van een GU10-lamphouder, metalen steunbeugel en aansluitklem het belangrijkste kenmerk van de Kanlux BR-GZ10.

De metalen beugel maakt het mogelijk de fitting op een geschikte positie binnen een armatuur te bevestigen. Dit is vooral relevant bij GU10-inbouwspots waarbij de lichtbron niet rechtstreeks door een klemring of ander onderdeel van de armatuurbehuizing wordt ondersteund.

Controleer vóór montage of de aanwezige armatuurconstructie bevestigingsmogelijkheden biedt voor de beugel. Niet iedere inbouwspot heeft dezelfde bevestigingspunten, beschikbare ruimte of mechanische opbouw.

De totale lengte van circa 95 mm en hoogte van circa 80 mm moeten worden meegenomen bij de voorbereiding. Controleer ook de ruimte die de geplaatste GU10-lichtbron inneemt en of de fitting zonder mechanische spanning kan worden bevestigd.

De BR-GZ10 heeft geen eigen zaagmaat. Bij toepassing in een inbouwspot wordt de plafondopening bepaald door de betreffende armatuurbehuizing, niet door de fitting.

Ook de benodigde inbouwdiepte is afhankelijk van de combinatie van armatuur, lamphouder en lichtbron. De afmetingen van de fitting alleen zijn onvoldoende om een minimale plafondruimte vast te stellen.

De elektrische aansluiting verloopt via de geïntegreerde aansluitklem. Kanlux geeft een nominale spanning van 250V AC en een frequentie van 50Hz op.

Bij toepassing in een gangbare Nederlandse 230V-installatie moet worden gecontroleerd of de gehele armatuurconstructie geschikt is voor deze netspanning. De fitting mag niet worden aangesloten op een 12V-installatie die bedoeld is voor GU5.3- of MR16-lichtbronnen, zonder de daarvoor noodzakelijke aanpassingen.

GU10 en GU5.3 verschillen zowel mechanisch als elektrisch. Een GU10-fitting is bedoeld voor lichtbronnen met een draaivergrendeling, terwijl GU5.3-lampen twee rechte steekpennen gebruiken en doorgaans een laagspanningsvoeding vereisen.

De aansluiting moet spanningsloos worden uitgevoerd door een vakbekwaam installateur. Daarbij moeten geschikte geleiders worden gebruikt en moet worden gecontroleerd of deze correct zijn bevestigd in het aansluitblok.

De exacte toegestane geleiderdoorsneden en de vereiste striplengte van het aansluitblok zijn niet afzonderlijk opgegeven. Wij adviseren deze vóór montage te controleren en geen willekeurige geleidercombinaties of adereindhulzen toe te passen zonder bevestigde geschiktheid.

De fabrikant geeft voor de fitting elektrische beschermingsklasse II op. Deze classificatie geldt voor het betreffende onderdeel en is geen automatische verklaring dat een complete, zelf samengestelde armatuurconstructie eveneens aan beschermingsklasse II voldoet.

Bij montage binnen een metalen armatuur moet de elektrische veiligheidsklasse van het complete armatuur worden gevolgd. Wanneer de armatuurconstructie beschermingsklasse I heeft, moet de voorgeschreven beschermingsaarde correct worden aangesloten.

De BR-GZ10 heeft IP00. De fitting moet daarom worden opgenomen in een passende behuizing die de noodzakelijke bescherming biedt tegen aanraking en omgevingsinvloeden.

Voor toepassingen in vochtige ruimtes of buitenomgevingen moet de complete armatuurconstructie geschikt zijn voor de betreffende locatie. De fitting zelf levert geen aanvullende waterbescherming.

Een belangrijk aandachtspunt bij renovatieprojecten is de mechanische compatibiliteit. Hoewel een GU10-lichtbron in een standaard GU10-lamphouder past, betekent dit niet dat iedere montagebeugel geschikt is voor ieder bestaand inbouwarmatuur.

Wij adviseren vóór bestelling de constructie van het armatuur, de bevestigingspunten, de beschikbare inbouwruimte en de positie van het aansluitblok te controleren.

Bij richtbare GU10-inbouwspots moet daarnaast rekening worden gehouden met de beweging van de spot. De fitting en voedingsgeleiders mogen de kantelbeweging niet blokkeren of onder ongewenste mechanische spanning komen.

De dimbaarheid van de verlichting wordt niet door de GU10-fitting bepaald. Wanneer een dimbare GU10-lamp wordt toegepast, moet de compatibiliteit tussen de lamp en de externe dimmer afzonderlijk worden gecontroleerd.

Een reguliere GU10-fitting maakt een niet-dimbare lichtbron niet dimbaar en biedt zelf geen DALI-, 0-10V-, Casambi- of andere besturingsfunctie.

Ook smart GU10-lampen kunnen uitsluitend worden toegepast wanneer de gekozen lichtbron mechanisch past, de installatie geschikt is en de benodigde elektrische voeding en aansturing overeenkomen met de voorschriften van de lampfabrikant.

Voor professionele projecten adviseren wij een proefmontage bij bestaande armaturen wanneer de oorspronkelijke fitting of beugelconstructie afwijkt. Hiermee kan worden vastgesteld of de Kanlux BR-GZ10 correct past en de lichtbron stevig op de bedoelde positie blijft.

De fitting wordt aangeboden als afzonderlijk aansluit- en montageonderdeel. Een GU10 LED-lichtbron en complete inbouwspotbehuizing moeten afzonderlijk worden geselecteerd.

Veelgestelde vragen over de Kanlux BR-GZ10 GU10 fitting

Is de Kanlux BR-GZ10 geschikt voor LED GU10-spots?

Ja, de fitting heeft een standaard GU10-aansluiting en kan worden gebruikt met geschikte GU10 LED-lichtbronnen. Wij adviseren daarnaast te controleren of de lamp binnen de beschikbare armatuurruimte past en of de complete constructie geschikt is voor het vermogen en de warmteontwikkeling van de gekozen lichtbron.

Waarom heeft deze GU10-fitting een montagebeugel?

De metalen beugel dient om de fitting mechanisch binnen een geschikte armatuurconstructie te bevestigen. Dit is vooral nuttig bij inbouwspots waarbij de lamp niet door een afzonderlijke klemring wordt ondersteund. Controleer vooraf of de bevestigingspunten en afmetingen overeenkomen met de bestaande armatuur.

Kan de GU10-fitting rechtstreeks op 230V worden aangesloten?

De Kanlux BR-GZ10 is geschikt voor een nominale spanning van 250V AC en kan binnen een correct ontworpen 230V-GU10-installatie worden gebruikt. De aansluiting verloopt via het geïntegreerde aansluitblok. Wij adviseren de montage uitsluitend spanningsloos uit te voeren en de elektrische veiligheid van het complete armatuur te controleren.

Is de GU10-fitting geschikt voor iedere inbouwspot?

Nee, de GU10-aansluiting is gestandaardiseerd, maar de montagebeugel en armatuurconstructies zijn dat niet in alle gevallen. Controleer daarom de beschikbare montageruimte, bevestigingspunten en positie van de lichtbron. Voor bestaande armaturen adviseren wij bij twijfel eerst een proefmontage.

Heeft deze GU10-fitting een IP-classificatie?

Ja, Kanlux geeft IP00 op. Dit betekent dat de fitting geen zelfstandige bescherming biedt tegen water of aanraking van gevaarlijke delen. De fitting moet daarom worden toegepast binnen een geschikte armatuur- of aansluitbehuizing die de benodigde bescherming verzorgt.

Wordt de GU10 LED-lichtbron meegeleverd?

Nee, dit product betreft de Kanlux BR-GZ10-fitting met montagebeugel en aansluitklem. De GU10-lamp moet afzonderlijk worden besteld. Wij adviseren een lichtbron te kiezen die past bij de gewenste lichtopbrengst, kleurtemperatuur, dimbaarheid en de technische eigenschappen van het armatuur.

Wilt u GU10-fittingen vervangen of nieuwe inbouwspots voorbereiden voor montage? Bestel de Kanlux BR-GZ10 bij Ledlichtgroothandel.nl of vraag ons om advies over de juiste combinatie van GU10-lichtbron, armatuur en aansluitmateriaal.

Technische specificaties:

• Merk: Kanlux

• Model: BR-GZ10

• Fabrikantartikelnummer: 72369

• Artikelnummer Ledlichtgroothandel: KL723697

• EAN: 5905339723697

• Producttype: GU10-lamphouder met montagebeugel

• Fitting: GU10

• Nominale spanning: 250V AC

• Nominale frequentie: 50Hz

• Nominale stroom: 2A

• Aansluittype: aansluitklem

• Materiaal lamphouder: keramiek

• Montageonderdeel: metalen steunbeugel

• Kleur: grijs

• Totale lengte volgens maattekening: circa 95 mm

• Totale hoogte volgens maattekening: circa 80 mm

• Maximale breedte volgens maattekening: circa 48 mm

• Diameter fittingdeel volgens maattekening: 27,5 mm

• Gewicht: 54 gram

• Beschermingsgraad: IP00

• Elektrische beschermingsklasse onderdeel: II

• Maximaal toegestane fittingtemperatuur: 250°C

• Montage: mechanische bevestiging met geïntegreerde steunbeugel

• Toepassing: GU10-lichtbronnen in geschikte armaturen

• Lichtbron inbegrepen: nee

• Meegeleverde onderdelen: GU10-fitting, aansluitklem en steunbeugel

• CE-markering: volgens fabrikant

• UKCA-markering: volgens fabrikant

• Verkoopeenheid: 1 stuk
