3-Fase DALI Spanningsrail Toebehoren - Nordic Global CTSC611-2 | Beginvoeding Links - Zwart

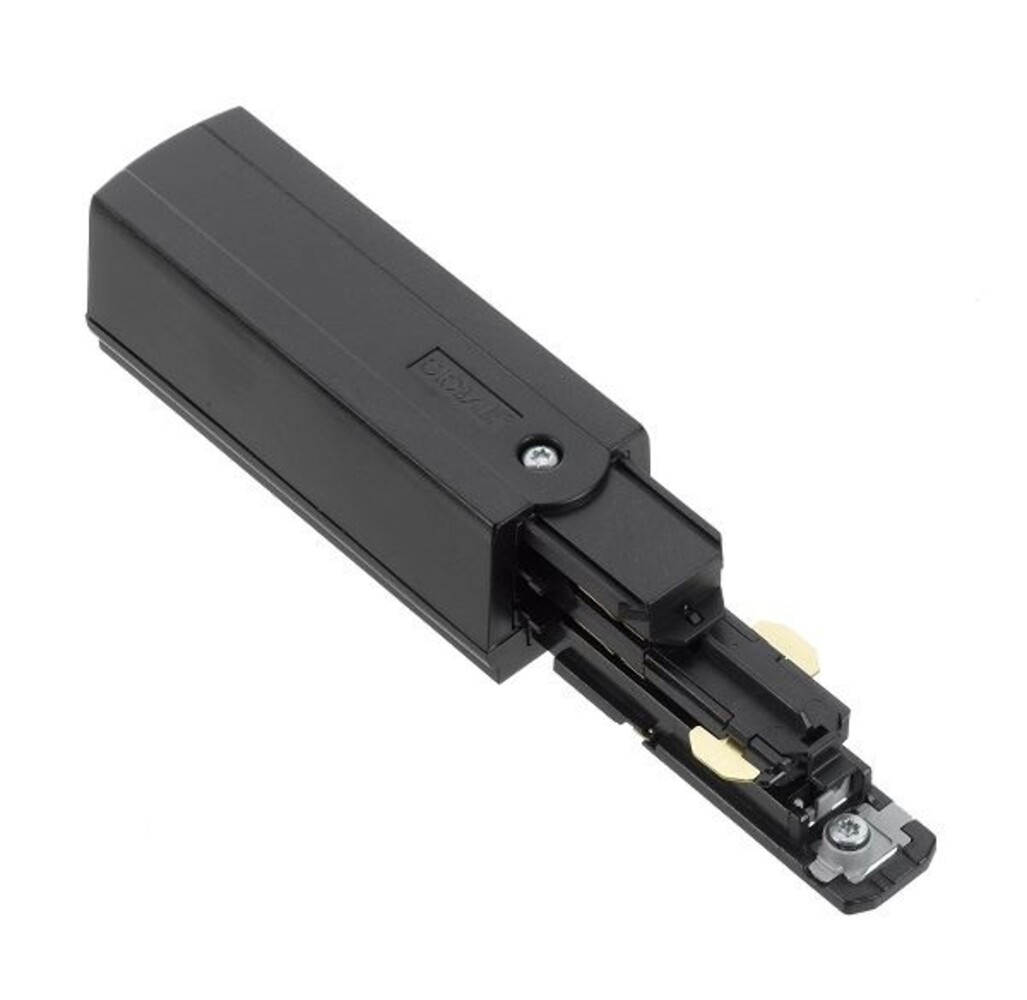

De Nordic Aluminium GLOBAL Trac Pulse XTSC612-2 is een zwarte beginvoeding voor het aansluiten van een 3-fase DALI spanningsrailsysteem. Deze rechter uitvoering is specifiek ontwikkeld voor GLOBAL Trac Pulse rails waarbij de polariteitsrand zich aan de rechterzijde bevindt.

De beginvoeding maakt het mogelijk om de drie voedingscircuits, nulgeleider, beschermingsaarde en twee DALI-besturingsgeleiders aan te sluiten. Hiermee vormt de XTSC612-2 een belangrijk onderdeel van professionele railverlichtingsinstallaties in winkels, showrooms, kantoren en andere zakelijke binnenruimtes.

De zwarte behuizing in RAL9005 sluit aan bij zwarte GLOBAL Trac Pulse spanningsrails. Dankzij de geïntegreerde geleiders voor voeding en besturing kan het railsysteem worden toegepast in installaties met afzonderlijk regelbare DALI-railspots.

3-fase DALI railverlichting met gescheiden voedings- en besturingscircuits

De Nordic GLOBAL Trac Pulse-serie combineert drie voedingscircuits met twee afzonderlijke besturingsgeleiders. Hierdoor kunnen geschikte railarmaturen vanuit dezelfde rail elektrisch worden gevoed en via een extern DALI-systeem worden aangestuurd.

DALI staat voor Digital Addressable Lighting Interface. Deze digitale lichtregeling maakt het mogelijk om compatibele LED-drivers individueel of in groepen te bedienen, afhankelijk van de toegepaste controller en systeemconfiguratie.

De XTSC612-2 is een passief aansluitonderdeel en bevat zelf geen DALI-controller, busvoeding of LED-driver. Deze componenten moeten afzonderlijk worden geselecteerd.

Het GLOBAL Trac Pulse railsysteem is gespecificeerd voor 230/400V AC en maximaal 16A. De afzonderlijke besturingsgeleiders zijn bedoeld voor een FELV-stuurcircuit van maximaal 50V en 1A, volgens de systeemdocumentatie.

De behuizing is vervaardigd uit glasvezelversterkt polycarbonaat en uitgevoerd in zwart RAL9005. Met beschermingsgraad IP20 en slagvastheid IK02 is deze beginvoeding bedoeld voor droge binnenruimtes zonder verhoogde mechanische belasting.

Omdat het een aansluitaccessoire betreft, heeft het onderdeel geen eigen lichtopbrengst of LED-vermogensverbruik. De lichtprestaties worden bepaald door de aangesloten railarmaturen.

Montage, aansluiting en compatibiliteit voor installateurs

De Nordic XTSC612-2 wordt aan het uiteinde van een compatibele GLOBAL Trac Pulse spanningsrail geplaatst. Het belangrijkste selectiecriterium is de polariteitsrichting.

Deze uitvoering is bedoeld voor de rechter railoriëntatie. Bevindt de polariteitsrand zich aan de tegenovergestelde zijde, dan moet de bijbehorende linker beginvoeding CTSC611-2 worden geselecteerd.

De polariteitsrand is een herkenbaar profiel in de spanningsrail dat helpt de elektrische contactposities correct uit te lijnen. Een verkeerde keuze van de beginvoeding kan ervoor zorgen dat onderdelen mechanisch niet passen of elektrisch niet volgens het ontwerp kunnen worden verbonden.

De XTSC612-2 heeft een behuizing van 105 x 32 x 33 mm. De systeemtekening vermeldt daarnaast een totale aansluitconstructie van 155 mm. Houd bij montage rekening met voldoende ruimte voor de connector en kabelinvoer.

De beginvoeding ondersteunt de aansluiting van L1, L2, L3, N en PE. Daarnaast zijn twee afzonderlijke contacten aanwezig voor de DALI-besturingsgeleiders.

De beschermingsaarde moet correct worden aangesloten. Het GLOBAL Trac Pulse railsysteem heeft elektrische beschermingsklasse I en vereist een geschikte aardverbinding.

Voor een correcte installatie moeten de aansluitgegevens, striplengtes en toegestane kabeldoorsneden uit de officiële montagehandleiding worden gevolgd. De montage en aansluiting moeten spanningsloos worden uitgevoerd door een vakbekwaam installateur.

De XTSC612-2 is specifiek ontwikkeld voor Nordic GLOBAL Trac Pulse. Dit betekent niet dat het onderdeel universeel geschikt is voor andere 3-fase railsystemen. Verschillende fabrikanten gebruiken afwijkende railprofielen en contactposities.

Ook moet rekening worden gehouden met het verschil tussen voeding en aansturing. Een DALI-spanningsrail zorgt niet automatisch voor dimbaarheid. De aangesloten railspots moeten beschikken over geschikte DALI-drivers en compatibele DALI-railadapters.

Daarnaast moet een geschikte DALI-controller met de benodigde busvoeding aanwezig zijn. De beginvoeding geeft de DALI-signalen uitsluitend door en verzorgt zelf geen adressering of dimregeling.

Bij grotere installaties adviseren wij de belasting van de drie voedingscircuits vooraf te berekenen. De maximale systeemstroom van 16A mag niet worden overschreden. Ook de faseverdeling, beveiliging en dimensionering van de voedingsbekabeling moeten worden beoordeeld.

Bij railtrajecten met L-, T- of X-verbindingen is de polariteitsrichting eveneens belangrijk. Wij adviseren daarom vooraf een railplan te maken waarin de positie van de voeding, verbindingsstukken en DALI-railspots is vastgelegd.

De XTSC612-2 is ontworpen voor droge binnenomgevingen met een opgegeven bedrijfstemperatuur van 0°C tot +25°C. Door IP20 is de connector niet geschikt voor buitengebruik of vochtige bedrijfsruimtes.

Controleer vóór bestelling altijd of de gewenste rail, beginvoeding, verbindingsstukken en railadapters tot hetzelfde ondersteunde systeem behoren. Hiermee voorkomt de installateur incompatibele onderdelen en onnodige aanpassingen tijdens de montage.

Veelgestelde vragen over de Nordic XTSC612-2

Wat is het verschil tussen de XTSC612-2 en CTSC611-2?

De XTSC612-2 is de rechter beginvoeding en de CTSC611-2 de linker uitvoering. Het verschil zit in de polariteitsoriëntatie. Wij adviseren vooraf de positie van de polariteitsrand te controleren om de juiste connector te selecteren.

Is deze beginvoeding geschikt voor iedere 3-fase DALI rail?

Nee, de XTSC612-2 is specifiek ontworpen voor Nordic GLOBAL Trac Pulse. Andere railsystemen kunnen afwijkende afmetingen en contactposities hebben. Wij adviseren uitsluitend door Nordic bevestigde combinaties te gebruiken.

Heeft deze beginvoeding een ingebouwde DALI-controller?

Nee, de XTSC612-2 is een passief aansluitonderdeel. Het verzorgt de aansluiting van de voedings- en besturingsgeleiders, maar heeft geen ingebouwde DALI-controller of busvoeding. Hiervoor moeten geschikte externe componenten worden toegepast.

Kunnen gewone 3-fase railspots op deze DALI-rail worden aangesloten?

Dat hangt af van de mechanische en elektrische compatibiliteit. Een standaard 3-fase railspot is niet automatisch geschikt voor GLOBAL Trac Pulse. Voor DALI-dimming moet de railspot bovendien beschikken over een geschikte DALI-driver en railadapter.

Welke elektrische aansluiting heeft de XTSC612-2?

De beginvoeding ondersteunt drie voedingscircuits, een nulgeleider, beschermingsaarde en twee DALI-besturingsgeleiders. Het GLOBAL Trac Pulse systeem is geschikt voor maximaal 16A bij 230/400V AC. De aansluiting moet volgens de Nordic montagehandleiding worden uitgevoerd.

Is deze DALI beginvoeding geschikt voor buitengebruik?

Nee, de XTSC612-2 heeft beschermingsgraad IP20 en is bedoeld voor droge binnenruimtes. Voor vochtige ruimtes en buitenlocaties adviseren wij een geschikt railsysteem met de benodigde beschermingsgraad.

Wilt u een professioneel 3-fase DALI railsysteem samenstellen? Bestel de Nordic XTSC612-2 bij Ledlichtgroothandel.nl of vraag ons om advies over de juiste spanningsrails, connectoren, railspots en DALI-aansturing.

Technische specificaties:

• Merk: Nordic Aluminium

• Serie: GLOBAL Trac Pulse

• Producttype: 3-fase DALI beginvoeding

• Model: XTSC612-2

• Inkoopcode: KKT305112

• EAN: 6410014532383

• Uitvoering: Links

• Polariteitsrand: Links

• Kleur: zwart

• Kleurcode: RAL9005

• Materiaal: glasvezelversterkt polycarbonaat

• Afmetingen behuizing: 105 x 32 x 33 mm

• Totale aansluitlengte volgens systeemtekening: 155 mm

• Gewicht: 76 gram

• Beschermingsgraad: IP20

• Slagvastheid: IK02

• Montagesysteem: GLOBAL Trac Pulse

• Systeemspanning: 230/400V AC

• Maximale systeemstroom: 16A

• Voedingscircuits: 3

• Aansluitingen: L1, L2, L3, N en PE

• Besturingsgeleiders: 2

• Besturingscircuit: maximaal 50V / 1A FELV

• Besturingssysteem: DALI via externe componenten

• DALI-controller inbegrepen: nee

• DALI-busvoeding inbegrepen: nee

• Bedrijfstemperatuur: 0°C tot +25°C

• Toepassing: droge binnenruimtes
