Versaan Casambi 12-24-48V Module - Integral P1 PWM4 - Slimme dim module | Single color, TW Dual white, RGB & RGBW

De Versaan Integral P1 is een professionele Casambi gestuurde PWM4 dimmodule voor het slim aansturen van LED strips en andere constante-spanningsverlichting. Dankzij de brede voedingsspanning van 12 tot 48VDC kan deze compacte controller binnen uiteenlopende professionele LED installaties worden toegepast.

De Integral P1 beschikt over vier afzonderlijke PWM-kanalen. Hierdoor kan één module worden gebruikt voor enkelkleurige LED verlichting, meerdere onafhankelijk dimbare LED groepen, RGB, RGBW en Tunable White verlichting.

De module wordt opgenomen in een Casambi netwerk, zodat aangesloten verlichting draadloos kan worden geconfigureerd en bestuurd. Dit maakt de Integral P1 bijzonder geschikt voor slimme verlichtingsinstallaties in onder andere kantoren, winkels, horeca, hotels, showrooms en hoogwaardige interieurprojecten.

Casambi PWM4 dimmer voor 12V, 24V en 48V LED strips

De Versaan Integral P1 werkt op een voedingsspanning van 12 tot 48VDC. De uitgang bestaat uit vier PWM-kanalen waarmee verschillende soorten constante-spannings LED verlichting kunnen worden aangestuurd.

Bij 24VDC bedraagt de maximale belasting 12,5A per afzonderlijk kanaal, met een maximale gecombineerde belasting van 16A over alle kanalen. Bij 12VDC bedraagt de maximale belasting 15A per kanaal en 16A gecombineerd. Bij 48VDC bedraagt de maximale belasting 8,2A per kanaal en tevens 8,2A gecombineerd.

De Integral P1 ondersteunt:

• Single Colour LED strips
• RGB LED strips
• RGBW LED strips
• Tunable White LED strips
• Tot vier afzonderlijke dimkanalen
• Twee afzonderlijke Tunable White groepen
• 12VDC verlichting
• 24VDC verlichting
• 48VDC verlichting

Hierdoor kan voor uiteenlopende verlichtingsconcepten dezelfde Casambi controller worden gebruikt.

Verschillende Casambi profielen voor DIM, RGB, RGBW en Tunable White

Een belangrijk voordeel van de Versaan Integral P1 is de grote flexibiliteit in Casambi profielen. De controller kan afhankelijk van de gewenste toepassing als één-, twee-, drie- of vierkanaals PWM dimmer worden geconfigureerd.

Daarnaast zijn profielen beschikbaar voor RGB, RGBW en Tunable White verlichting.

Mogelijke configuraties zijn onder andere:

• 1-kanaals PWM dimmer
• 2-kanaals PWM dimmer
• 2-kanaals Tunable White
• 3-kanaals dimmer
• RGB controller
• 4-kanaals onafhankelijke dimmer
• RGB + White
• RGBW
• Dual Tunable White

Bij toepassing als vierkanaals dimmer kunnen vier afzonderlijke enkelkleurige LED strips onafhankelijk worden geregeld.

Voor Tunable White toepassingen kunnen warmwitte en koudwitte LED kanalen worden gecombineerd. Hierdoor kunnen zowel de lichtsterkte als de kleurtemperatuur via Casambi worden geregeld.

De vier beschikbare kanalen maken het daarnaast mogelijk om twee afzonderlijke Tunable White groepen aan te sturen.

Casambi RGB en RGBW LED strip controller

De Integral P1 kan ook worden toegepast als intelligente Casambi RGB of RGBW controller.

Bij RGB verlichting worden drie PWM-kanalen gebruikt voor rood, groen en blauw. Bij RGBW verlichting wordt het vierde kanaal gebruikt voor het afzonderlijke witte LED kanaal.

Hiermee kunnen vanuit een Casambi installatie onder andere verschillende kleuren, dimniveaus, lichtscènes en groepsinstellingen worden geprogrammeerd.

Dit maakt de Integral P1 interessant voor bijvoorbeeld:

• Sfeerverlichting
• Horecaverlichting
• Hotelverlichting
• Winkelverlichting
• Vitrines
• Meubelverlichting
• Koofverlichting
• Architecturale verlichting
• RGBW LED lijnen
• Decoratieve LED installaties

Volledig draadloze Casambi lichtregeling

De Versaan Integral P1 beschikt over geïntegreerde Casambi communicatie. Hierdoor kan compatibele verlichting onderdeel worden van een draadloos Casambi lichtregelsysteem.

De communicatie verloopt via de 2,4GHz ISM-band. Volgens de technische specificaties bedraagt het draadloze bereik circa 98 meter en bij Long Range tot circa 180 meter onder optimale open-zichtomstandigheden.

Binnen een Casambi installatie kunnen meerdere armaturen en controllers gezamenlijk worden geconfigureerd. Hierdoor kunnen bijvoorbeeld groepen, scènes en verschillende verlichtingszones worden gerealiseerd.

In combinatie met geschikte Casambi componenten kunnen bovendien draadloze schakelaars, sensoren en andere slimme besturingscomponenten worden geïntegreerd.

Ideaal voor renovatie en slimme verlichtingsprojecten

Een belangrijk voordeel van draadloze Casambi besturing is dat voor de communicatie tussen compatibele apparaten geen traditionele aparte busbekabeling noodzakelijk is.

Dit maakt de Integral P1 aantrekkelijk bij renovatieprojecten waarbij bestaande LED strips slim gemaakt moeten worden zonder omvangrijke aanpassingen aan de bestaande bekabeling.

De controller kan bijvoorbeeld tussen een geschikte constante-spanningsvoeding en de LED strip worden geplaatst.

Let hierbij op dat de Integral P1 zelf geen 230V LED voeding is. Bij een 24V LED strip is daarom bijvoorbeeld een geschikte 24VDC voeding noodzakelijk.

18kHz PWM dimtechniek

De Integral P1 stuurt aangesloten LED verlichting aan via PWM, oftewel Pulse Width Modulation.

Volgens de technische documentatie werkt de controller met een PWM-frequentie van 18kHz.

PWM maakt het mogelijk om compatibele constante-spannings LED strips zeer nauwkeurig te dimmen door de uitgang met hoge snelheid te schakelen.

Daarmee combineert de Integral P1 professionele PWM-regeling met de flexibiliteit van draadloze Casambi besturing.

Compacte Casambi dimmodule

De Versaan Integral P1 is ontworpen als een zeer compacte LED controller. De losse module heeft afmetingen van circa:

52 x 42,5 x 22 mm.

Door het compacte formaat kan de controller eenvoudig worden verwerkt in bijvoorbeeld:

• Aansluitdozen
• Technische ruimtes
• Meubelconstructies
• Verlichtingsprofielen
• Maatwerkinterieurs
• Plafondconstructies
• LED strip installaties

Hierdoor blijft de Casambi controller vrijwel volledig uit het zicht.

Optionele Versaan Integral Surface Kit

Naast inbouwmontage kan de Integral P1 gecombineerd worden met de optionele Integral Surface Kit met artikelcode VS-ISM-W.

Hiermee kan de module netjes als opbouwoplossing worden gemonteerd. De behuizing biedt daarnaast een praktische trekontlasting voor de aangesloten bekabeling.

De P1 wordt met twee M3-schroeven bevestigd waarbij de schroefafstand 25 mm bedraagt. Vervolgens kan de module in de Surface Kit worden geklikt.

Dit maakt de Integral P1 geschikt voor zowel verborgen inbouw als zichtbare technische montage.

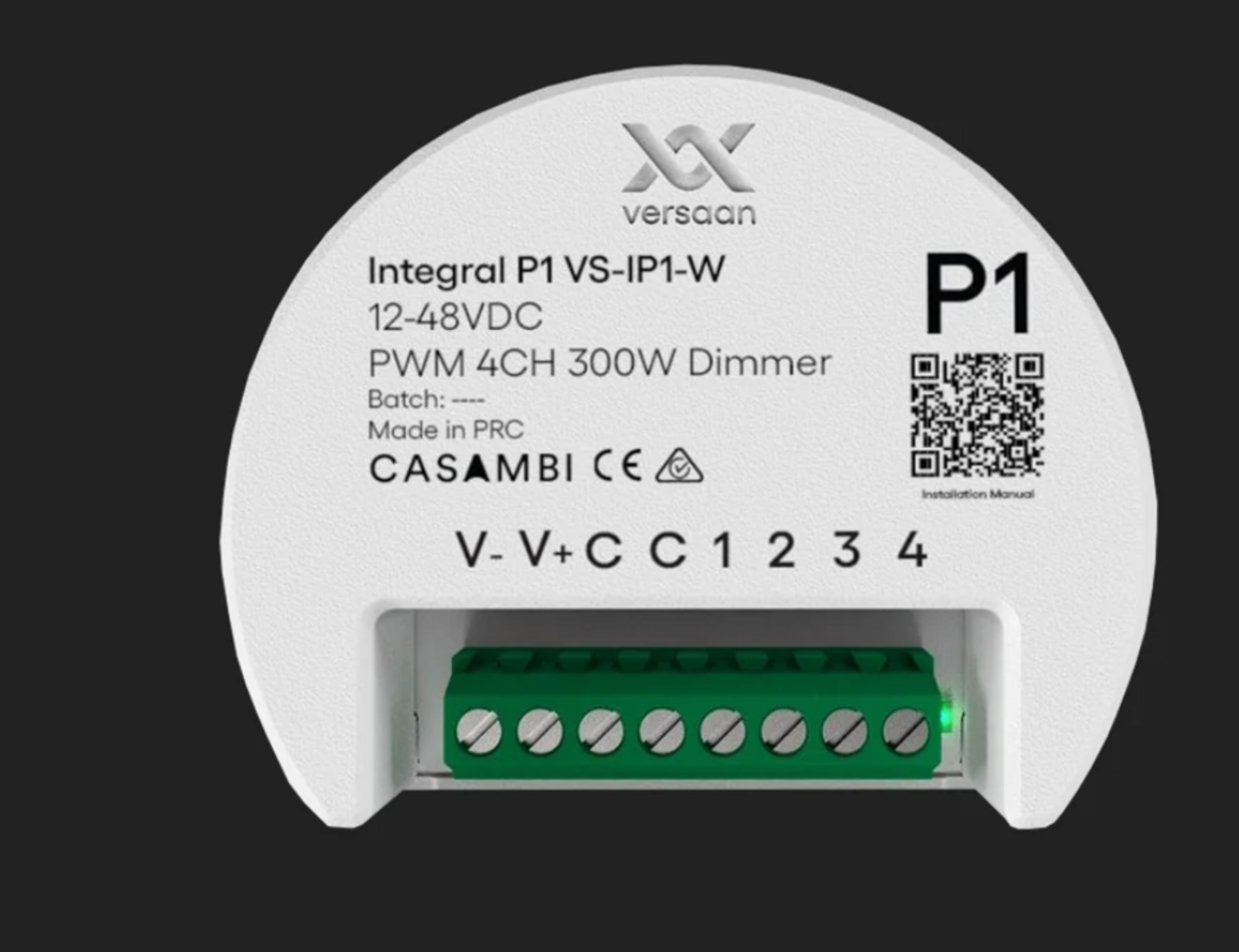

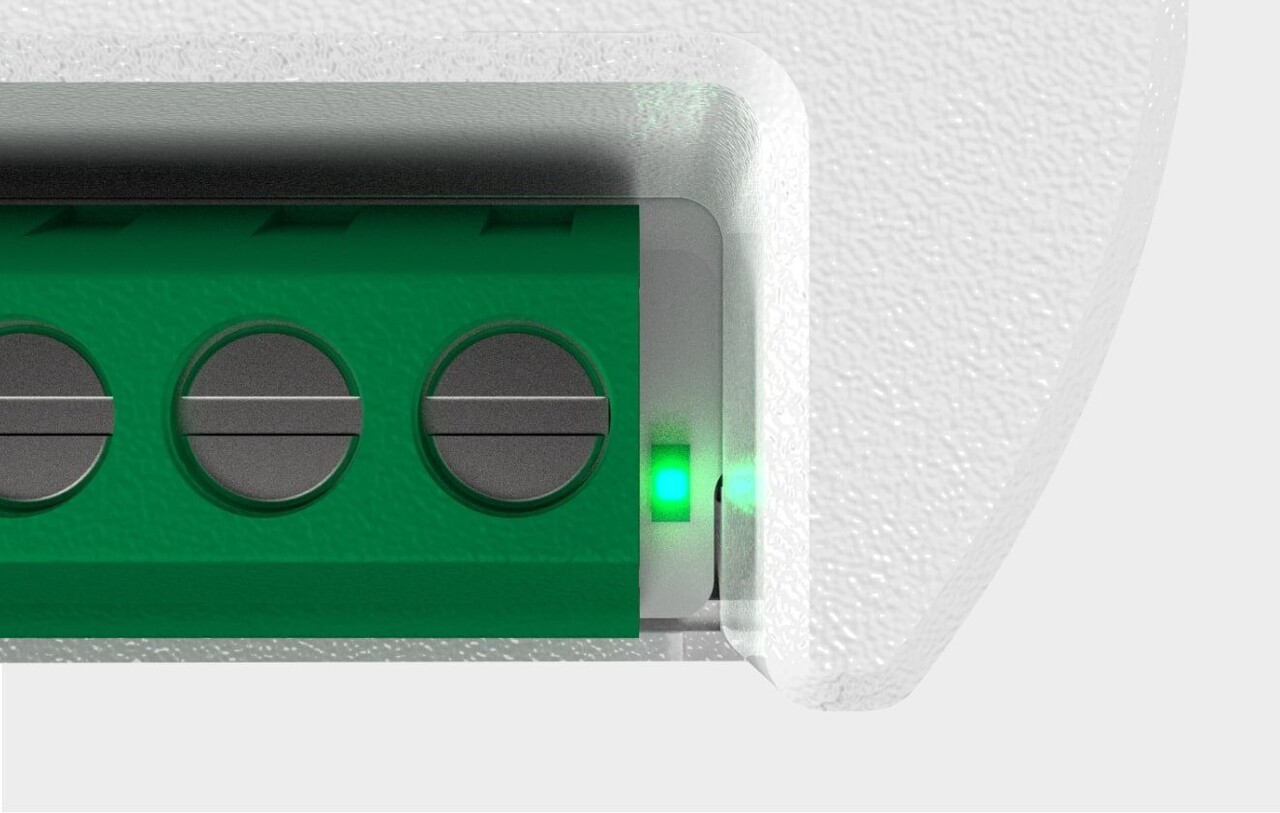

Loop-in / loop-out aansluiting

De Versaan Integral P1 beschikt over een praktische loop-in / loop-out bedrading.

De aansluitklemmen zijn geschikt voor bedrading tot maximaal 1,5 mm².

De aansluitingen bestaan uit:

V-: negatieve 12-48VDC voeding
V+: positieve 12-48VDC voeding
C: gemeenschappelijke positieve aansluiting
1: PWM kanaal 1
2: PWM kanaal 2
3: PWM kanaal 3
4: PWM kanaal 4

Door deze configuratie kunnen verschillende typen LED strips op dezelfde controller worden aangesloten.

Geschikt voor Single Colour LED strips

De Integral P1 kan worden gebruikt voor het onafhankelijk dimmen van maximaal vier enkelkleurige LED groepen.

Dat betekent dat bijvoorbeeld vier afzonderlijke 24V LED strips vanuit één controller individueel kunnen worden geregeld.

Dit kan interessant zijn voor grotere interieurprojecten waarbij meerdere LED lijnen afzonderlijk ingesteld moeten worden, zonder voor iedere groep een aparte Casambi controller toe te passen.

Geschikt voor Tunable White en CCT LED strips

Naast standaard enkelkleurige LED strips ondersteunt de Integral P1 ook Tunable White LED verlichting.

Hierbij worden een warmwit en een koelwit LED kanaal gecombineerd. Vanuit Casambi kan vervolgens de verhouding tussen beide lichtkleuren worden aangepast.

Hiermee kan bijvoorbeeld overdag een koelere lichtkleur worden gebruikt en later op de dag een warmere lichtkleur.

Doordat vier kanalen beschikbaar zijn, ondersteunt de Integral P1 ook twee afzonderlijke Tunable White groepen.

Casambi Long Range ondersteuning

De Integral P1 beschikt over ondersteuning voor Casambi Long Range.

De fabrikant specificeert een draadloos bereik van circa 98 meter en tot 180 meter bij Long Range, gemeten onder optimale open-air line-of-sight omstandigheden.

In gebouwen kan het daadwerkelijke bereik verschillen door onder andere:

• Muren
• Plafonds
• Metalen constructies
• Installatiekasten
• Technische ruimtes
• Andere bouwkundige obstakels

Door verschillende Casambi apparaten binnen een netwerk te combineren kan een flexibele draadloze lichtregeling voor grotere installaties worden gerealiseerd.

Professionele Casambi oplossing voor LED strips

De Versaan Integral P1 is bijzonder geschikt voor professionele lichtprojecten waarbij flexibiliteit en compacte afmetingen belangrijk zijn.

De module kan bijvoorbeeld worden toegepast bij:

• Kantoren
• Winkels
• Retail
• Horeca
• Hotels
• Restaurants
• Showrooms
• Woningen
• Luxe interieurs
• Meubelverlichting
• Vitrines
• Balies
• Koofverlichting
• Architecturale verlichting
• Maatwerk LED installaties

Eén Integral P1 kan afhankelijk van de configuratie meerdere functies vervullen. Hierdoor hoeft niet voor iedere toepassing een ander type Casambi controller geselecteerd te worden.

IP20 behuizing en hoogwaardige materialen

De behuizing van de Integral P1 is vervaardigd uit vlamvertragend ABS+PC kunststof.

De module heeft een IP20 beschermingsgraad en is daarmee bedoeld voor droge binnenomgevingen of voor installatie in een daarvoor geschikte behuizing.

De opgegeven bedrijfstemperatuur bedraagt 0 tot 55°C.

Versaan geeft daarnaast een fabrieksgarantie van 5 jaar op de Integral P1.

Technische specificaties

De technische specificaties zijn gebaseerd op de officiële installatiehandleiding van Versaan.

Installatie van de Versaan Integral P1

De Integral P1 dient volgens de fabrikant uitsluitend door een gekwalificeerde installateur te worden aangesloten.

Voor aanvang van de installatie moet de elektrische voeding worden uitgeschakeld en veilig worden geïsoleerd. De maximaal toegestane spanning en belasting mogen niet worden overschreden.

Bij inbouw moet voldoende ruimte aanwezig zijn voor de controller en de aansluitbekabeling.

Voor een nette opbouwmontage kan de optionele Integral Surface Kit worden toegepast.

Waarom kiezen voor de Versaan Integral P1?

De Integral P1 combineert verschillende functies binnen één compacte Casambi controller.

Belangrijke voordelen zijn:

• Volledige Casambi integratie
• Geschikt voor 12V, 24V en 48V
• Vier PWM-kanalen
• Single Colour ondersteuning
• RGB ondersteuning
• RGBW ondersteuning
• Tunable White ondersteuning
• Dual Tunable White mogelijk
• 18kHz PWM dimming
• Casambi Long Range
• Compact formaat
• Hoge maximale belasting
• Optionele opbouwbehuizing
• Loop-in / loop-out aansluiting
• 5 jaar garantie

Hierdoor is de Versaan Integral P1 een veelzijdige oplossing voor installateurs, interieurbouwers en lichtprofessionals die conventionele LED strips willen combineren met een intelligente Casambi lichtregeling.

Veelgestelde vragen over de Versaan Integral P1

Is de Versaan Integral P1 een 24V voeding?
Nee. De Integral P1 is een PWM dim- en regelmodule. Voor een 24V LED strip is daarnaast een geschikte 24VDC voeding nodig.

Kan ik een normale 24V LED strip aansluiten?
Ja. Single Colour LED strips kunnen via één of meerdere van de vier PWM-kanalen worden geregeld.

Kan de Integral P1 RGB aansturen?
Ja. Drie van de vier beschikbare kanalen kunnen worden gebruikt voor rood, groen en blauw.

Kan de Integral P1 RGBW aansturen?
Ja. Hiervoor worden de vier beschikbare kanalen gebruikt voor rood, groen, blauw en wit.

Is Tunable White mogelijk?
Ja. De P1 ondersteunt Tunable White en kan dankzij zijn vier kanalen zelfs twee aparte warmwit/koelwit combinaties aansturen.

Heeft de Integral P1 vier afzonderlijke dimkanalen?
Ja. Het standaardprofiel maakt onafhankelijke regeling van vier kanalen mogelijk.

Werkt deze LED dimmer met Casambi?
Ja. Casambi is de geïntegreerde draadloze besturing van de Integral P1.

Is Casambi Long Range beschikbaar?
Ja. Volgens de specificaties ondersteunt de controller een bereik tot circa 180 meter onder optimale open-zichtomstandigheden.

Kan ik de Integral P1 opbouwen?
Ja. Hiervoor is de optionele Versaan Integral Surface Kit VS-ISM-W beschikbaar.

Wat is de garantie?
Versaan specificeert een garantieperiode van 5 jaar.
