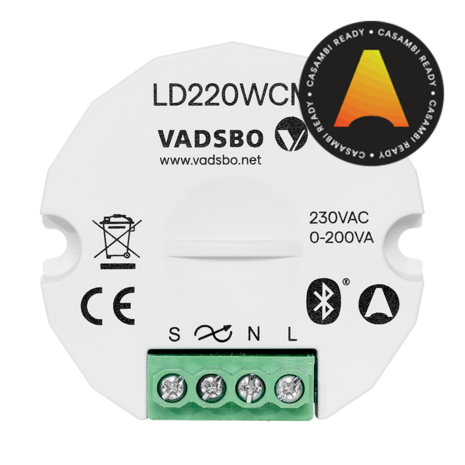

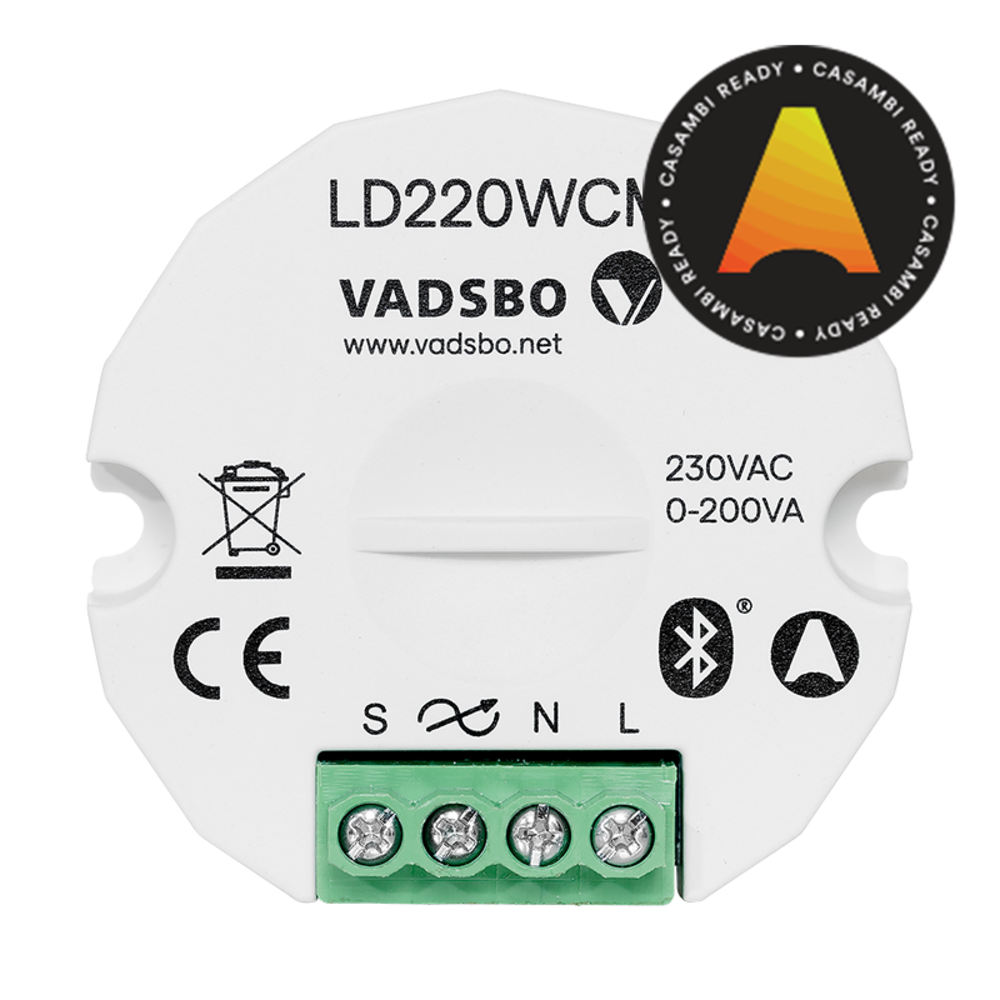

Vadsbo Casambi LED Dimmer LD220WCM - 0-200VA - Bluetooth

De Vadsbo LD220WCM Casambi LED dimmer is een compacte slimme dimmodule waarmee dimbare verlichting via Casambi Bluetooth kan worden geregeld. De module combineert traditionele bediening via een pulsdrukker met draadloze bediening via smartphone of tablet.

Datasheet Download

De dimmer ondersteunt een belasting tot 200VA en werkt volgens het principe van fase-afsnijding / trailing edge dimming. Daardoor is hij geschikt voor onder andere dimbare 230V LED-lampen, geschikte LED-drivers, elektronische transformatoren, gloeilampen en 230V halogeenverlichting.

Dankzij het compacte formaat kan de LD220WCM achter een pulsdrukker in een geschikte inbouwdoos worden geplaatst. Hierdoor kan bestaand schakelmateriaal in veel situaties behouden blijven terwijl de verlichting wordt uitgebreid met slimme Casambi-functionaliteit.

Casambi verlichting bedienen via Bluetooth

De Vadsbo LD220WCM beschikt over geïntegreerde draadloze communicatie en kan worden toegevoegd aan een Casambi netwerk.

Via de Casambi-app kan de aangesloten verlichting vanaf een geschikte smartphone of tablet worden:

• Ingeschakeld
• Uitgeschakeld
• Gedimd
• In groepen opgenomen
• Via tijdschema's aangestuurd
• Via Casambi-functies geautomatiseerd

Een aparte traditionele centrale domotica-controller is voor de lokale Casambi-bediening niet noodzakelijk.

De Casambi-app is beschikbaar voor ondersteunde Android- en iOS-apparaten. Vadsbo vermeldt daarnaast dat gekoppelde dimmers binnen het Casambi-netwerk via mesh-technologie met elkaar kunnen communiceren.

Casambi Mesh voor slimme lichtsturing

Casambi werkt met een draadloos mesh-netwerk.

Dat betekent dat geschikte Casambi-apparaten binnen het netwerk onderling kunnen communiceren. Hierdoor hoeft niet ieder armatuur rechtstreeks verbinding te maken met één centraal toegangspunt.

Dit maakt Casambi bijzonder interessant voor:

• Woningen
• Kantoren
• Horeca
• Retail
• Showrooms
• Hotels
• Renovatieprojecten
• Vergaderruimtes
• Kleine en middelgrote utiliteitsprojecten

Het systeem kan bovendien later worden uitgebreid met andere compatibele Casambi-componenten.

Behoud bestaand schakelmateriaal

Een sterk voordeel van de LD220WCM is dat bestaand schakelmateriaal in veel situaties behouden kan blijven.

De Casambi dimmer kan achter een geschikte pulsdrukker / terugverende drukknop worden geplaatst.

Hierdoor hoeft een bestaande schakelaarserie niet automatisch te worden vervangen door een specifieke slimme wandbediening.

Dat is vooral interessant bij renovatieprojecten waarbij bijvoorbeeld bestaand schakelmateriaal van merken zoals Gira, Jung, Busch-Jaeger of vergelijkbare systemen behouden moet blijven.

Controleer uiteraard altijd de exacte elektrische configuratie en beschikbare inbouwruimte.

Bedienen met pulsdrukker én Casambi app

De verlichting hoeft niet uitsluitend via een telefoon te worden bediend.

De Vadsbo LD220WCM ondersteunt tevens bediening via één of meerdere geschikte terugverende drukknoppen.

Hiermee kan traditionele wandbediening worden gecombineerd met slimme draadloze Casambi-besturing.

Afhankelijk van de configuratie kan een drukknop worden gebruikt om verlichting:

• Aan en uit te schakelen
• Omhoog te dimmen
• Omlaag te dimmen
• Een apparaat of groep binnen het Casambi-systeem te bedienen

Dit zorgt ervoor dat de verlichting ook zonder smartphone op een vertrouwde manier kan worden gebruikt.

TRIAC fase-afsnijding / trailing edge dimmer

De LD220WCM is een:

fase-afsnijdingsdimmer / trailing edge dimmer

Deze techniek wordt veel gebruikt voor moderne dimbare LED-verlichting en elektronische LED-drivers.

De fabrikant geeft als geschikte belastingen onder andere op:

• Dimbare 230V LED-lampen
• Geschikte LED-drivers
• Elektronische transformatoren
• Gloeilampen
• 230V halogeenlampen

De aangesloten lichtbron of driver moet uiteraard geschikt zijn voor deze dimtechniek.

Maximale belasting 0-200VA

Vadsbo specificeert voor de LD220WCM een maximale belasting van:

0-200VA

De maximale stroom bedraagt:

0,87A

Bij LED-verlichting moet niet uitsluitend worden gekeken naar het nominale wattage van de aangesloten lampen.

LED-drivers en elektronische voedingen kunnen namelijk een:

• afwijkende power factor
• reactieve belasting
• hoge inschakelstroom

hebben.

Vadsbo adviseert daarom expliciet om rekening te houden met de reactieve belasting bij het bepalen van het maximaal aangesloten vermogen. De maximale inschakelstroom van de dimmer wordt opgegeven als 34A.

200VA is niet hetzelfde als 220W LED

Bij deze dimmer is het belangrijk onderscheid te maken tussen VA en watt.

De officiële Vadsbo-specificatie is:

0-200VA

Dit betekent niet automatisch dat er 200W aan iedere willekeurige LED-belasting aangesloten mag worden.

Bij dimbare LED-drivers moeten bijvoorbeeld de power factor, het type driver en de inschakelstroom worden meegenomen.

Voor professionele projecten adviseren we daarom altijd om voldoende veiligheidsmarge aan te houden en de specificaties van de aangesloten LED-driver of lichtbron te controleren.

Dimbereik van 1 tot 100%

Vadsbo specificeert voor de huidige LD220WCM een dimbereik van:

1% tot 100%

Het werkelijk haalbare minimale lichtniveau wordt echter mede bepaald door de aangesloten LED-lamp of LED-driver.

Niet iedere dimbare LED-lichtbron kan daadwerkelijk stabiel tot 1% worden teruggedimd.

Daarom moet de combinatie van dimmer en lichtbron altijd als geheel worden beoordeeld.

Geheugenfunctie na stroomuitval

De Vadsbo LD220WCM beschikt over een ingebouwde geheugenfunctie.

De dimmer onthoudt het laatst ingestelde lichtniveau, ook wanneer de netspanning tijdelijk wordt onderbroken.

Wanneer de verlichting opnieuw wordt ingeschakeld, kan daardoor de laatst gebruikte instelling worden hervat.

Softstart voor aangesloten verlichting

De LD220WCM beschikt bovendien over:

Softstart

Hiermee wordt de verlichting gecontroleerd ingeschakeld in plaats van abrupt volledig te worden geactiveerd.

Dit draagt bij aan een prettige gebruikerservaring en past goed bij professionele lichtinstallaties waarbij comfort belangrijk is.

Astrofunctie en tijdschakeling via Casambi

Een interessant voordeel van de Casambi-integratie is de mogelijkheid om verlichting automatisch te laten reageren op tijd.

Vadsbo vermeldt ondersteuning voor:

• Tijdsturing
• Astrofunctie
• Zonsopkomst
• Zonsondergang

Bij de astrofunctie wordt de geografische positie gebruikt om de verlichting te laten reageren op het tijdstip waarop de zon opkomt of ondergaat.

Dit is bijvoorbeeld interessant voor:

• Gevelverlichting
• Etalageverlichting
• Horeca
• Winkels
• Entrees
• Algemene automatische lichtsturing

De configuratie wordt via de app ingesteld en vervolgens in het systeem opgeslagen.

Compacte Casambi dimmodule voor inbouw

De LD220WCM heeft compacte afmetingen van ongeveer:

Ø52 x 19 mm

Hierdoor kan de module in een geschikte inbouwdoos achter schakelmateriaal worden gemonteerd.

Het compacte formaat is vooral interessant bij renovatie, omdat hierdoor vaak geen afzonderlijke grote regelkast nodig is.

Controleer vóór installatie altijd of voldoende vrije ruimte en ventilatie aanwezig zijn.

Ook te plaatsen bij armatuur of centraaldoos

Wanneer achter het bestaande schakelmateriaal onvoldoende ruimte aanwezig is, kan afhankelijk van de installatie een andere geschikte montagepositie worden gekozen.

De huidige productpagina noemt bijvoorbeeld montage in een centraaldoos of bij het armatuur als mogelijke oplossing.

De installatie moet altijd elektrisch veilig, bereikbaar en volgens de geldende installatievoorschriften worden uitgevoerd.

220-240V netspanning

De Vadsbo LD220WCM werkt op:

220-240V AC

met een frequentie van:

50/60Hz

De maximale nominale stroom bedraagt 0,87A.

Het standby-verbruik is volgens de huidige fabrikantgegevens minder dan:

0,2W.

Beveiliging tegen oververhitting

De dimmer beschikt over ingebouwde:

oververhittingsbeveiliging

Vadsbo vermeldt dat de dimmer na het verhelpen van de fout automatisch kan herstellen.

Dit vormt een belangrijke aanvullende bescherming bij compacte elektronische dimmodules.

IP20 voor droge binnenruimtes

De Vadsbo Casambi dimmer heeft beschermingsgraad:

IP20

De module is daarmee bedoeld voor installatie in geschikte droge binnenomgevingen en behuizingen.

Voor vochtige of buitentoepassingen moet de dimmodule in een daarvoor geschikte beschermende behuizing worden geïnstalleerd.

Geschikt voor temperaturen van -20°C tot +40°C

De officiële fabrikantgegevens vermelden een bedrijfstemperatuur van ongeveer:

-20°C tot +40°C

Hierdoor kan de module binnen verschillende professionele binneninstallaties worden gebruikt, mits de omgevingsomstandigheden en montage aan de voorschriften voldoen.

Ideaal voor renovatie naar Casambi

De LD220WCM is vooral sterk in situaties waarin een bestaande dimbare 230V-verlichtingsinstallatie slimmer moet worden gemaakt zonder direct de gehele installatie te vervangen.

Denk bijvoorbeeld aan een bestaand armatuur met TRIAC-dimbare LED-driver.

Door de conventionele bediening te combineren met de Vadsbo Casambi-module ontstaat een installatie die zowel via wandbediening als draadloos kan worden aangestuurd.

Dit maakt de module interessant voor:

• Woningen
• Horecaprojecten
• Retail
• Hotels
• Showrooms
• Kantoren
• Vergaderruimtes
• Renovatieprojecten

Geen DALI-driver nodig

Deze dimmer werkt op basis van fase-afsnijding en moet daarom niet worden verward met een DALI-controller of DALI-driver.

Wanneer een armatuur reeds beschikt over een dimbare TRIAC / fase-afsnijdingsdriver, kan de LD220WCM een interessante manier zijn om deze verlichting aan een Casambi-netwerk toe te voegen.

Voor DALI-verlichting zijn andere Casambi-interfaces nodig.

Belangrijkste technische specificaties

• Fabrikant: Vadsbo
• Model: LD220WCM
• Artikelnummer fabrikant: V-4022010WCM / V-4022010WCM-VP
• Producttype: Casambi LED dimmer
• Technologie: Bluetooth / Casambi
• Dimtechniek: fase-afsnijding / trailing edge
• Maximale belasting: 0-200VA
• Maximale stroom: 0,87A
• Maximale inschakelstroom: 34A
• Voedingsspanning: 220-240V
• Frequentie: 50/60Hz
• Standby-verbruik: <0,2W
• Dimbereik: 1-100%
• Bediening: Casambi + pulsdrukker
• Softstart: ja
• Geheugenfunctie: ja
• Astrofunctie: ja via Casambi
• Tijdsturing: ja via Casambi
• Mesh-netwerk: Casambi
• Oververhittingsbeveiliging: ja
• Beschermingsgraad: IP20
• Klasse: II
• Afmetingen: circa Ø52 x 19 mm
• Gewicht: circa 31 gram
• Aansluitbereik: 1,0-2,5 mm²
• Bedrijfstemperatuur: -20°C tot +40°C
• Geschikt voor: dimbare 230V LED, LED-drivers, elektronische transformatoren, gloei- en 230V halogeenlampen
• Montage: geschikte inbouwdoos
• Certificering: CE/S
• Norm: EN60669

Waarom kiezen voor de Vadsbo LD220WCM Casambi dimmer?

De Vadsbo Casambi LD220WCM is een interessante oplossing wanneer traditionele TRIAC-dimbare verlichting moet worden geïntegreerd in een modern draadloos Casambi-netwerk.

De combinatie van:

• 0-200VA dimvermogen
• Casambi Bluetooth
• Mesh-functionaliteit
• Fase-afsnijding
• Pulsdrukkerbediening
• App-bediening
• Astro- en tijdsturing
• Softstart
• Geheugenfunctie
• Compacte inbouwmaat

maakt deze dimmer zeer geschikt voor zowel renovatie als professionele slimme verlichtingsprojecten.

Daarnaast kan bestaand schakelmateriaal vaak behouden blijven, waardoor de overstap naar slimme Casambi-verlichting minder ingrijpend kan zijn.

Veelgestelde vragen over de Vadsbo Casambi LD220WCM

Wat is de Vadsbo LD220WCM?

De LD220WCM is een compacte Casambi Bluetooth LED dimmer voor fase-afsnijding van geschikte dimbare lichtbronnen en drivers.

Hoeveel vermogen kan de dimmer aan?

Vadsbo specificeert een maximale belasting van 0-200VA.

Kan ik 200W LED aansluiten?

Niet automatisch. Bij LED moet rekening worden gehouden met onder andere power factor, reactief vermogen en inschakelstroom. Controleer daarom altijd de specificaties van de aangesloten driver of lamp.

Werkt deze dimmer met Casambi?

Ja. De LD220WCM kan via Casambi worden bediend en in een Casambi-netwerk worden opgenomen.

Heb ik een aparte hub nodig?

Casambi gebruikt Bluetooth Mesh. Voor lokale bediening via geschikte apparaten is daarom niet automatisch een traditionele centrale domotica-hub noodzakelijk.

Kan ik mijn bestaande schakelaar blijven gebruiken?

In veel situaties wel. De dimmer kan worden gecombineerd met een geschikte terugverende pulsdrukker, waardoor bestaand schakelmateriaal vaak behouden kan blijven.

Is de Vadsbo LD220WCM een TRIAC dimmer?

Ja. Het betreft een fase-afsnijdingsdimmer / trailing edge dimmer.

Kan ik de dimmer met een gewone aan/uit-schakelaar gebruiken?

De fabrikant beschrijft bediening met één of meerdere terugverende drukknoppen en via Casambi. Gebruik daarom het voorgeschreven type bediening.

Kan de dimmer LED-verlichting dimmen?

Ja, mits de aangesloten LED-lamp of LED-driver geschikt is voor fase-afsnijding.

Kan ik een DALI-driver hiermee dimmen?

Niet rechtstreeks als DALI-signaal. Voor DALI-verlichting is een daarvoor geschikte Casambi-DALI-interface of driver nodig.

Heeft de dimmer een geheugenfunctie?

Ja. Het laatst ingestelde dimniveau wordt volgens Vadsbo ook na een stroomonderbreking onthouden.

Heeft de dimmer een astrofunctie?

Ja. Via Casambi kunnen tijd- en astrofuncties worden ingesteld, bijvoorbeeld schakelen op basis van zonsopkomst en zonsondergang.

Waar wordt de dimmer gemonteerd?

De compacte module is bedoeld voor montage in een geschikte inbouwdoos. De exacte plaatsing hangt af van de beschikbare ruimte en elektrische installatie.

Wie mag de Casambi dimmer aansluiten?

Omdat de module op 230V netspanning wordt aangesloten, moet de installatie volgens de geldende elektrische installatievoorschriften worden uitgevoerd.
