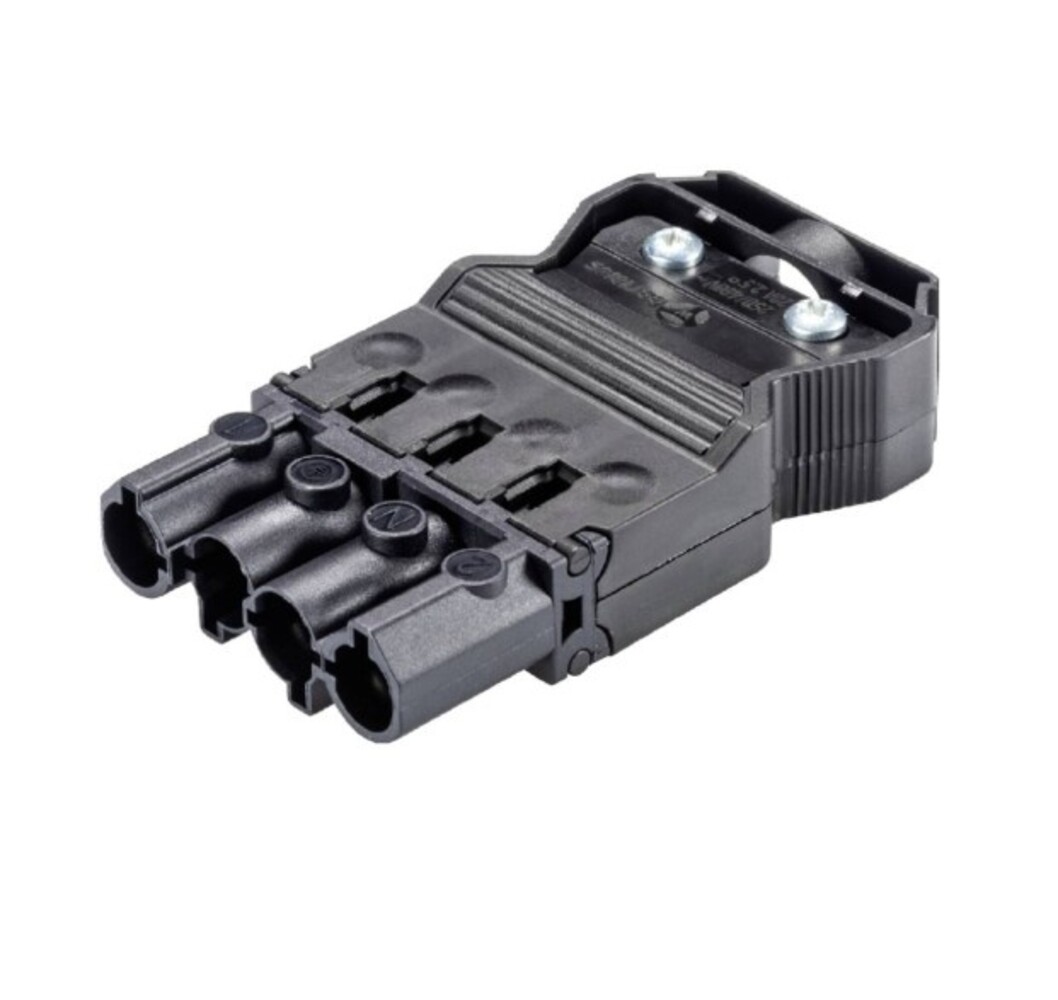

Wieland GST18i4 Male Steekverbinder – 4-polig | Noodverlichtingsconnector – Type 92.944.3053.1

De Wieland GST18i4 male steekverbinder is een professionele 4-polige kabelconnector voor het samenstellen van veilige en overzichtelijke stekerbare elektrische installaties. Dankzij de vierpolige uitvoering is deze Wieland connector bijzonder geschikt voor verlichtingsinstallaties waarbij naast een nul- en aardleiding meerdere voedings- of schakeldraden nodig zijn. Denk hierbij aan noodverlichting, centraal gevoede verlichting en armaturen met een permanente en geschakelde voeding.

De connector behoort tot het bekende Wieland GST18i4-systeem en is voorzien van een schroefaansluiting. Hierdoor kan de stekker op locatie aan een geschikte kabel worden gemonteerd. De geïntegreerde trekontlasting zorgt ervoor dat trekkrachten op de kabel niet direct op de aangesloten aders worden overgebracht.

Met een nominale stroom van maximaal 20 ampère, een nominale spanning tot 400 volt en aansluitmogelijkheden voor aders van 0,75 tot 2,5 mm² is deze connector geschikt voor uiteenlopende professionele gebouw- en verlichtingsinstallaties. Het originele Wieland typenummer is 92.944.3053.1 en de bijbehorende EAN-code is 4015573785625.

Geschikt voor noodverlichtingsinstallaties

Bij noodverlichting is vaak meer bekabeling nodig dan bij een standaard 3-polige lichtaansluiting. Een noodverlichtingsarmatuur kan bijvoorbeeld beschikken over een permanente voedingsdraad voor het laden van de accu en een afzonderlijke schakeldraad voor de normale verlichting.

De 4-polige Wieland GST18i4 connector biedt hiervoor de benodigde aansluitmogelijkheden. De poolmarkering bestaat uit 2, N, PE en 1, waardoor twee afzonderlijke geleiders, een nulleider en een beschermingsleiding kunnen worden aangesloten.

Hierdoor is de connector onder meer toepasbaar bij:

• Decentrale noodverlichtingsarmaturen
• Vluchtwegaanduiding
• Continu brandende noodverlichting
• Niet-continu brandende noodverlichting
• Armaturen met permanente en geschakelde voeding
• Stekerbare lichtlijnen
• Systeemplafonds
• Kantoren en bedrijfsgebouwen
• Winkels en magazijnen
• Scholen en openbare gebouwen

Controleer altijd het aansluitschema van het armatuur en de installatie. De beschikbare polen moeten overeenkomstig het installatieontwerp worden aangesloten.

Snelle en overzichtelijke installatie

Het Wieland GST18-systeem wordt veel gebruikt binnen stekerbare gebouwinstallaties. In plaats van ieder armatuur afzonderlijk met traditionele lasverbindingen aan te sluiten, kunnen passende Wieland stekkers, contrastekkers, verdelers en aansluitsnoeren met elkaar worden verbonden.

Dit maakt het mogelijk om verlichtingsinstallaties modulair op te bouwen. Armaturen kunnen hierdoor eenvoudiger worden aangesloten, vervangen of verplaatst. Vooral bij grote aantallen lichtpunten kan dit zorgen voor een efficiëntere montage en een overzichtelijke installatie boven een systeemplafond.

De mechanische codering helpt voorkomen dat niet-passende connectorvarianten per ongeluk met elkaar worden verbonden.

Schroefaansluiting voor montage op locatie

Deze GST18i4 male connector is voorzien van een schroefaansluiting. De kabeladers worden in de connector geplaatst en vervolgens met schroefcontacten vastgezet.

De connector is geschikt voor zowel massieve als soepele geleiders met een doorsnede van 0,75 tot 2,5 mm². Per pool zijn twee aansluitingen beschikbaar. De passende kabeldiameter ligt tussen 6,8 en 11,5 millimeter.

De schroefaansluiting is praktisch voor installaties waarbij kabels op locatie op maat worden gemaakt. Hierdoor kan de installateur zelf de gewenste kabellengte bepalen en de connector aan het uiteinde monteren.

Geïntegreerde trekontlasting

Een correcte trekontlasting is belangrijk bij kabelconnectoren. Wanneer er aan de kabel wordt getrokken, mogen de krachten niet rechtstreeks op de elektrische aansluitingen terechtkomen.

De Wieland GST18i4 male steekverbinder beschikt daarom over een geïntegreerde trekontlasting. Deze klemt de buitenmantel van de kabel vast en helpt voorkomen dat de aders uit de aansluitklemmen worden getrokken.

Voor een veilige montage moet de kabelmantel correct in de trekontlasting worden geplaatst. Volg hierbij altijd de montage-instructies van Wieland.

Belastbaar tot 20A en 400V

De Wieland 92.944.3053.1 heeft een nominale stroomsterkte van maximaal 20 ampère en een nominale spanning tot 400 volt. De toegekende stootspanning bedraagt 4 kV. Hierdoor is de connector geschikt voor professionele elektrische installaties binnen de daarvoor geldende technische specificaties.

De contacten zijn vervaardigd uit CuZn en voorzien van een vertinde oppervlaktebehandeling. Het contact- en trekontlastingsgedeelte is bestand tegen een maximale continutemperatuur van 100 °C.

Halogeenvrije polyamide behuizing

De behuizing van de connector is gemaakt van polyamide en is halogeenvrij uitgevoerd. Halogeenvrije materialen produceren bij brand minder bijtende en schadelijke halogeengassen dan materialen waarin halogenen zijn verwerkt.

Dit maakt de connector geschikt voor toepassing in professionele gebouwen waar eisen kunnen worden gesteld aan de materiaalkeuze van elektrische installatiecomponenten.

De connector heeft een zwarte behuizing en een zwarte codering. Let bij uitbreiding van een bestaande installatie goed op de serie, het aantal polen, de mechanische codering en de kleurcodering.

IP40-bescherming

Wanneer de connector correct is gemonteerd en gekoppeld, heeft deze een beschermingsgraad van IP40. Dit betekent dat de connector bescherming biedt tegen het binnendringen van vaste voorwerpen groter dan 1 millimeter.

De connector is niet waterdicht en is daarom hoofdzakelijk bedoeld voor droge binnenomgevingen. Voor vochtige ruimtes of buitentoepassingen moet een stekersysteem met een passende hogere IP-beschermingsgraad worden gekozen.

Compact ontwerp

Dankzij het compacte formaat is de GST18i4 connector gemakkelijk toe te passen boven systeemplafonds, in kabelgoten, bij lichtlijnen en in andere installatieruimtes waar weinig plaats beschikbaar is.

De afmetingen bedragen circa:

• Lengte: 69,4 mm
• Breedte: 38 mm
• Hoogte: 15 mm

Ondanks het compacte ontwerp biedt de connector ruimte voor vier polen, een geïntegreerde vergrendeling en trekontlasting.

Belangrijkste voordelen

• Originele Wieland GST18i4 connector
• Vierpolige male steekverbinder
• Geschikt voor stekerbare verlichtingsinstallaties
• Toepasbaar bij noodverlichting
• Geschikt voor permanente en geschakelde voeding
• Schroefaansluiting voor montage op locatie
• Voor massieve en soepele aders
• Aderdoorsnede van 0,75 tot 2,5 mm²
• Maximale belasting van 20A
• Nominale spanning tot 400V
• Geïntegreerde trekontlasting
• Mechanisch gecodeerde aansluiting
• Halogeenvrije behuizing
• Compact en professioneel ontwerp
• Beschermingsgraad IP40
• Betrouwbaar Wieland GST18-stekersysteem

Technische specificaties

Merk: Wieland
Productserie: GST18i4
Producttype: Male kabelstekker
Fabrikantnummer: 92.944.3053.1
EAN: 4015573785625
Aantal polen: 4-polig
Poolmarkering: 2, N, PE, 1
Aansluitwijze: Schroefaansluiting
Aantal aansluitingen per pool: 2
Nominale stroom: 20A
Nominale spanning: Tot 400V
Toegekende stootspanning: 4 kV
Aderdoorsnede massief: 0,75–2,5 mm²
Aderdoorsnede soepel: 0,75–2,5 mm²
Geschikte kabeldiameter: 6,8–11,5 mm
Beschermingsgraad: IP40
Materiaal behuizing: Polyamide
Contactmateriaal: CuZn
Contactoppervlak: Vertind
Halogeenvrij: Ja
Trekontlasting: Ja, geïntegreerd
Mechanische codering: Ja
Kleur behuizing: Zwart
Kleur codering/contactinzetstuk: Zwart
Lengte: 69,4 mm
Breedte: 38 mm
Hoogte: 15 mm
Maximale continutemperatuur contactdeel: 100 °C
Maximale continutemperatuur trekontlasting: 100 °C
Vervuilingsgraad: 2

Toepassingen

De Wieland GST18i4 male connector kan onder andere worden gebruikt voor:

• LED-noodverlichting
• Vluchtwegverlichting
• Anti-paniekverlichting
• Verlichte pictogramarmaturen
• Permanente en geschakelde lichtgroepen
• LED-panelen
• Downlights
• Lichtlijnen
• Kantoorverlichting
• Winkelverlichting
• Verlichting boven systeemplafonds
• Prefab elektrische installaties
• Modulaire gebouwinstallaties
• Renovatie- en nieuwbouwprojecten

Let op bij het bestellen

Deze uitvoering is een male 4-polige connector met zwarte codering en schroefaansluiting. Controleer voor het bestellen of de connector past bij de aanwezige female GST18i4 aansluiting.

Wieland GST18-connectoren zijn verkrijgbaar in verschillende uitvoeringen, poolaantallen en coderingen. Connectoren met een afwijkende mechanische codering kunnen niet zonder meer met elkaar worden gekoppeld.

Laat werkzaamheden aan elektrische installaties uitvoeren door een deskundige installateur. Schakel de installatie volledig spanningsvrij voordat de connector wordt gemonteerd of aangesloten.

Waarom kiezen voor de Wieland GST18i4 92.944.3053.1?

De Wieland GST18i4 male steekverbinder is een betrouwbare oplossing voor professionele installateurs die een 4-polige stekerbare verbinding willen realiseren. De combinatie van een compacte behuizing, schroefaansluiting, trekontlasting en een belastbaarheid tot 20A maakt deze connector geschikt voor uiteenlopende verlichtingsinstallaties.

Vooral bij noodverlichting en armaturen met een permanente en geschakelde voeding biedt de vierpolige uitvoering een praktische oplossing. Dankzij het modulaire Wieland-systeem kunnen installaties overzichtelijk worden opgebouwd en kunnen armaturen later eenvoudiger worden vervangen of uitgebreid.
