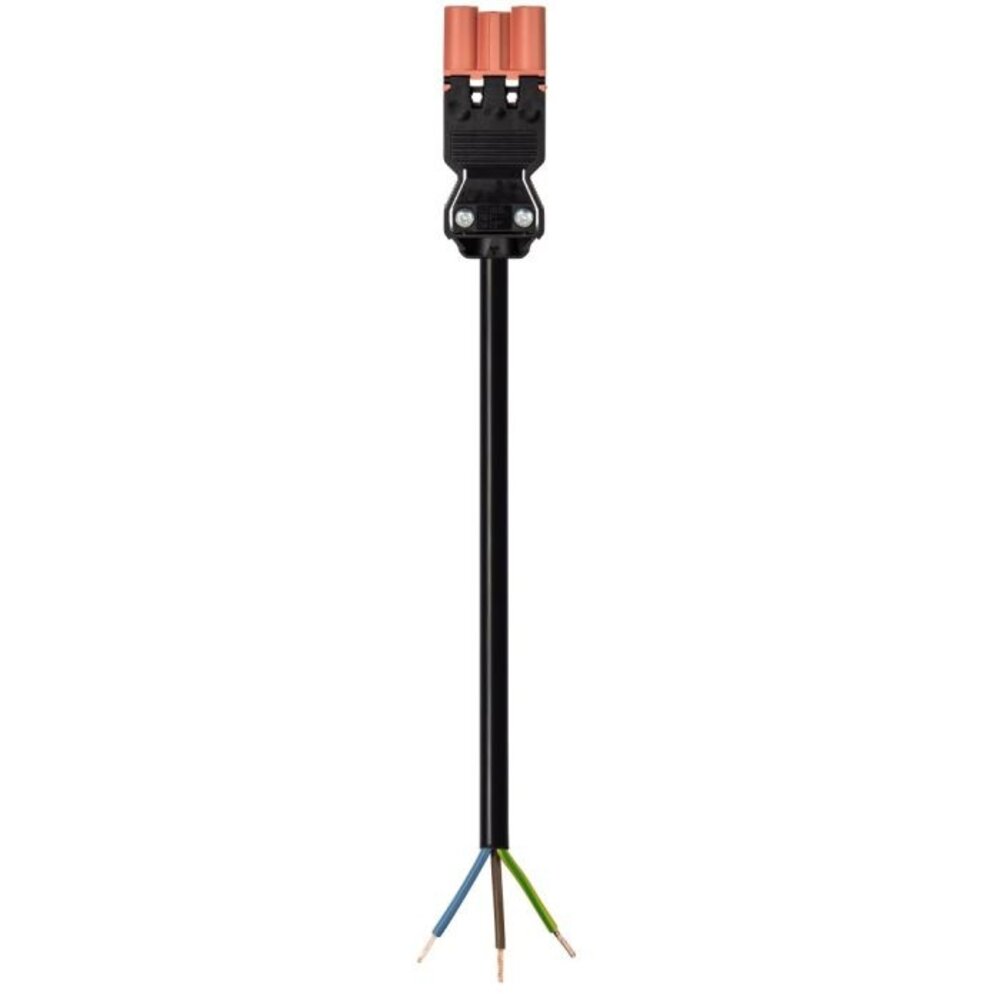

Wieland Aansluitstekker 2 Meter - GST18i3 MALE ZALMROOD – Kabelverbinder 3×1.5mm² | 3P connector - Type 92.232.2074.5

De Wieland aansluitstekker 2 meter GST18i3 male met zalmrode kleurcodering is een professioneel aansluitsnoer voor het snel, veilig en overzichtelijk aansluiten van verlichting en andere elektrische apparatuur. Het aansluitsnoer is voorzien van een 3-polige Wieland GST18i3-male connector en een vrij kabeluiteinde. Hierdoor kan het snoer eenvoudig worden aangesloten op een voedingspunt, lasdoos, armatuur, LED-driver of ander elektrisch component.

De kabel heeft een lengte van 2 meter en bestaat uit drie aders met een nominale geleiderdoorsnede van 1,5 mm². De drie polen zijn gemarkeerd als fase, nul en aarde: L, N en PE. Dankzij deze uitvoering is het aansluitsnoer geschikt voor standaard enkelvoudige 230V-aansluitingen binnen professionele stekerbare installaties.

Dit Wieland aansluitsnoer is uitgevoerd met een halogeenvrije H05Z1Z1-F-kabel en voldoet aan Eurobrandklasse B2ca volgens EN 13501-6. Daarmee is het een geschikte oplossing voor projecten waarin verhoogde eisen worden gesteld aan brandveiligheid en rookontwikkeling. Het aansluitsnoer wordt veel toegepast in utiliteitsgebouwen, kantoren, scholen, zorginstellingen, winkels en andere professionele binneninstallaties.

Professioneel Wieland GST18i3 aansluitsnoer

Het Wieland GST18i3-systeem is ontwikkeld voor stekerbare elektrische installaties. In plaats van iedere verbinding volledig op locatie te bedraden, kunnen vooraf samengestelde kabels en connectoren worden gebruikt. Dit maakt de installatie overzichtelijker en kan de montagetijd op locatie aanzienlijk verkorten.

Aan één zijde van dit aansluitsnoer bevindt zich een GST18i3-male stekker. De andere zijde bestaat uit een vrij kabeluiteinde met voorbereide adereinden. Het vrije kabeluiteinde kan door een gekwalificeerde installateur worden aangesloten op een geschikt voedingspunt of elektrisch apparaat.

De mechanische codering van het GST18i3-systeem helpt voorkomen dat verkeerd gecodeerde connectoren met elkaar worden verbonden. De zalmrode kleurcodering maakt het daarnaast gemakkelijker om verschillende stroomkringen of toepassingen binnen een installatie visueel van elkaar te onderscheiden.

Zalmrode kleurcodering voor overzichtelijke installaties

De aanduiding zalmrood heeft betrekking op de kleurcodering van de Wieland-connector. Deze codering kan worden gebruikt om een specifieke stroomkring, voedingsgroep of toepassing herkenbaar te maken. Dit is vooral praktisch bij grotere projecten waarin meerdere stekerbare circuits naast elkaar worden geïnstalleerd.

Door verschillende kleuren toe te passen, kunnen installateurs tijdens montage, onderhoud en uitbreiding sneller herkennen welke kabel bij welke installatiegroep hoort. Dit verkleint de kans op verwisseling en draagt bij aan een overzichtelijke elektrotechnische installatie.

Volgens de officiële productgegevens zijn de kabelmantel en de behuizing hoofdzakelijk zwart uitgevoerd. De zalmrode codering bevindt zich bij de gecodeerde connector.

Halogeenvrije H05Z1Z1-F-kabel

Het Wieland GST18i3-aansluitsnoer is voorzien van een H05Z1Z1-F-kabel. Dit is een flexibele, halogeenvrije aansluitkabel die geschikt is voor gebruik in professionele binneninstallaties.

Halogeenvrije kabels kunnen bij brand voordelen bieden ten opzichte van standaard kabels met halogeenhoudende isolatiematerialen. Bij verbranding komen minder corrosieve halogeengassen vrij. Hierdoor wordt het risico op aanvullende schade aan elektrische apparatuur, metalen onderdelen en gebouwinstallaties beperkt.

De halogeenvrije uitvoering maakt dit aansluitsnoer bijzonder geschikt voor gebouwen waarin veiligheid, bedrijfscontinuïteit en bescherming van personen en apparatuur belangrijk zijn.

Brandklasse B2ca volgens EN 13501-6

Dit aansluitsnoer heeft Eurobrandklasse B2ca volgens EN 13501-6. B2ca behoort tot de hogere brandprestatieklassen voor elektrische kabels en wordt toegepast in projecten waar strengere eisen gelden ten aanzien van brandvoortplanting en brandgedrag.

De juiste brandklasse voor een project is afhankelijk van onder meer het gebouwtype, de gebruiksfunctie, de vluchtroutes, het bestek en de geldende voorschriften. Controleer daarom altijd of B2ca aansluit bij de eisen van het betreffende project.

Door de combinatie van een halogeenvrije kabel en brandklasse B2ca is dit Wieland-aansluitsnoer geschikt voor hoogwaardige elektrotechnische installaties in onder andere openbare gebouwen en utiliteitsprojecten.

Driepolige aansluiting met L, N en PE

De GST18i3-connector is uitgevoerd met drie polen. Deze zijn bedoeld voor:

L – fasegeleider
N – nulgeleider
PE – beschermingsleiding of aarde

Hierdoor kan het aansluitsnoer worden gebruikt voor het aansluiten van geaarde elektrische apparatuur en verlichting. De nominale geleiderdoorsnede van 1,5 mm² maakt het snoer geschikt voor veelgebruikte eindgroepen en verlichtingsinstallaties, mits het aansluitsnoer wordt toegepast binnen de voorgeschreven elektrische belasting en installatievoorwaarden.

De nominale stroom bedraagt maximaal 16 ampère. De daadwerkelijke belasting moet altijd worden afgestemd op de aangesloten apparatuur, de beveiliging van de groep en de omstandigheden waarin de kabel wordt toegepast.

GST18i3-male stekker met vrij kabeluiteinde

Dit product betreft een aansluitkabel voor apparatuur. De kabel is als volgt uitgevoerd:

Zijde 1: vrij kabeluiteinde
Zijde 2: Wieland GST18i3-male stekker

Het vrije kabeluiteinde heeft ultrasoon verdichte adereinden. Deze behandeling zorgt ervoor dat de afzonderlijke koperdraden aan de uiteinden compact worden samengevoegd. Dit vereenvoudigt een correcte en betrouwbare aansluiting op geschikte aansluitklemmen.

De ontmantellengte bedraagt circa 37 mm. Laat het definitief aansluiten van het vrije kabeluiteinde altijd uitvoeren door een deskundige installateur en volg daarbij de installatievoorschriften van het aangesloten product.

Geschikt voor verlichting en stekerbare installaties

De Wieland aansluitstekker 2 meter GST18i3 male kan worden toegepast voor uiteenlopende elektrotechnische toepassingen. Veelvoorkomende toepassingen zijn:

• LED-panelen en plafondverlichting;
• lijnverlichting en lichtlijnen;
• inbouwarmaturen;
• opbouwarmaturen;
• LED-drivers en voorschakelapparatuur;
• kantoorverlichting;
• winkelverlichting;
• schoolverlichting;
• verlichting in zorginstellingen;
• technische installaties boven systeemplafonds;
• prefab elektrische installatiecomponenten;
• stekerbare gebouwinstallaties.

De kabel is vooral geschikt voor droge binnenruimtes. Door de IP20-classificatie is het product niet rechtstreeks beschermd tegen water. Voor gebruik in vochtige ruimtes, buitenomgevingen of stoffige installaties moet een daarvoor geschikte behuizing of een stekerbaar systeem met een hogere IP-beschermingsgraad worden gebruikt.

Snelle en efficiënte montage

Een belangrijk voordeel van stekerbaar installeren is dat een groot deel van de installatie vooraf kan worden voorbereid. Op locatie hoeven de voorbereide installatieonderdelen vervolgens alleen nog correct te worden aangesloten.

Dit kan verschillende voordelen opleveren:

• minder montagehandelingen op locatie;
• een kortere installatietijd;
• overzichtelijke en reproduceerbare verbindingen;
• eenvoudig vervangen of verplaatsen van armaturen;
• minder kans op bedradingsfouten;
• geschikt voor prefab installatieconcepten;
• eenvoudig uitbreiden van bestaande verlichtingsinstallaties;
• herkenbare stroomkringen dankzij kleurcodering.

Het Wieland GST18i3-systeem wordt daarom veel toegepast in seriematige verlichtingsprojecten en gebouwen waarin flexibiliteit en efficiënt onderhoud belangrijk zijn.

Mechanisch gecodeerde connector

De connector is mechanisch gecodeerd. Dit betekent dat alleen correct passende Wieland-componenten met dezelfde codering op elkaar kunnen worden aangesloten. De codering ondersteunt een veilige en gestructureerde opbouw van de installatie.

Controleer voor het bestellen altijd of de bestaande verdeler, contrastekker, koppelkabel of het armatuur over dezelfde GST18i3-codering beschikt. Een connector met een andere kleur- of mechanische codering kan niet zonder meer worden gekoppeld.

De zalmrode uitvoering moet daarom worden gecombineerd met compatibele zalmrood gecodeerde GST18i3-componenten.

Robuuste connector van polyamide

De connectorbehuizing is vervaardigd uit polyamide. Dit materiaal wordt veel toegepast voor professionele elektrische connectoren vanwege de goede mechanische eigenschappen, vormvastheid en elektrische isolatie.

De contacten zijn vervaardigd uit een koper-zinklegering en hebben een vertind contactoppervlak. De vertinde afwerking ondersteunt een betrouwbare elektrische verbinding en beschermt het contactoppervlak tegen ongewenste oxidatie tijdens normaal gebruik.

De isolerende delen van de connector zijn volgens de productspecificaties bestand tegen een continue temperatuur tot 100 °C. De kabel zelf heeft een opgegeven continue temperatuurbestendigheid tot 70 °C.

Belangrijkste voordelen

• Origineel Wieland GST18i3-aansluitsnoer;
• male GST18i3-connector;
• zalmrode mechanische kleurcodering;
• kabellengte van 2 meter;
• drie aders van 1,5 mm²;
• driepolige aansluiting voor L, N en PE;
• nominale stroom tot 16 ampère;
• halogeenvrije H05Z1Z1-F-kabel;
• Eurobrandklasse B2ca;
• geschikt voor stekerbare binneninstallaties;
• vrij kabeluiteinde voor aansluiting op apparatuur;
• ultrasoon verdichte adereinden;
• mechanisch gecodeerde connector;
• robuuste polyamide behuizing;
• vertinde koper-zinkcontacten;
• IP20-beschermingsgraad;
• geschikt voor prefab en projectmatige installaties.

Technische specificaties

Merk: Wieland
Productserie: gesis CLASSIC GST18
Producttype: aansluitsnoer voor stekerbare installatie
Artikelnummer fabrikant: 92.232.2074.5
EAN: 4049088403873
Connector: GST18i3
Uitvoering connector: male stekker
Uitvoering andere zijde: vrij kabeluiteinde
Aantal polen: 3-polig
Poolmarkering: L, N en PE
Nominale geleiderdoorsnede: 3×1,5 mm²
Kabellengte: 2.000 mm
Kabeltype: H05Z1Z1-F
Halogeenvrij: ja
Eurobrandklasse: B2ca volgens EN 13501-6
Beschermingsgraad: IP20
Nominale stroom: 16 A
Mechanische codering: ja
Kleurcodering connector: zalmrood
Kleur kabelmantel: zwart
Kleur behuizing: zwart met zalmrode codering
Materiaal behuizing: polyamide
Contactmateriaal: koper-zinklegering, CuZn
Oppervlaktebehandeling contacten: vertind
Behandeling adereinden: ultrasoon verdicht
Ontmantellengte: circa 37 mm
Kabeldiameter: circa 8 mm
Continue temperatuurbestendigheid kabel: maximaal 70 °C
Continue temperatuurbestendigheid isolatiedeel: maximaal 100 °C
Vuurbelasting: 0,72 kWh
Toepassing: aansluitkabel voor elektrische apparatuur en verlichting
Gebruikslocatie: droge binnenruimtes

Waarom kiezen voor dit Wieland GST18i3-aansluitsnoer?

Met dit Wieland GST18i3-aansluitsnoer kiest u voor een professionele kabeloplossing voor stekerbare elektrische installaties. De combinatie van een 2 meter lange 3×1,5 mm²-kabel, een male GST18i3-connector, een vrij kabeluiteinde en een herkenbare zalmrode codering maakt het product geschikt voor uiteenlopende verlichtings- en utiliteitsprojecten.

De halogeenvrije H05Z1Z1-F-kabel en de B2ca-brandclassificatie maken het aansluitsnoer bovendien geschikt voor projecten waarin hogere brandveiligheidseisen worden gesteld. Dankzij de mechanische codering, de voorbereide adereinden en het beproefde Wieland-stekersysteem kan een overzichtelijke, betrouwbare en efficiënt te onderhouden installatie worden gerealiseerd.

Let op bij installatie

Dit aansluitsnoer heeft een IP20-beschermingsgraad en is bedoeld voor droge binneninstallaties. Het vrije kabeluiteinde moet correct worden aangesloten in een daarvoor geschikte behuizing, aansluitdoos, driver of elektrisch apparaat.

Controleer vóór montage:

• of de kleur- en mechanische codering overeenkomt;
• of de aangesloten componenten geschikt zijn voor GST18i3;
• of de maximale elektrische belasting niet wordt overschreden;
• of de kabel niet mechanisch wordt belast of beschadigd;
• of de installatie spanningsloos is tijdens de werkzaamheden;
• of de installatie voldoet aan de geldende voorschriften.

Aansluiting en inbedrijfstelling dienen te worden uitgevoerd door een deskundige elektrotechnische installateur.
