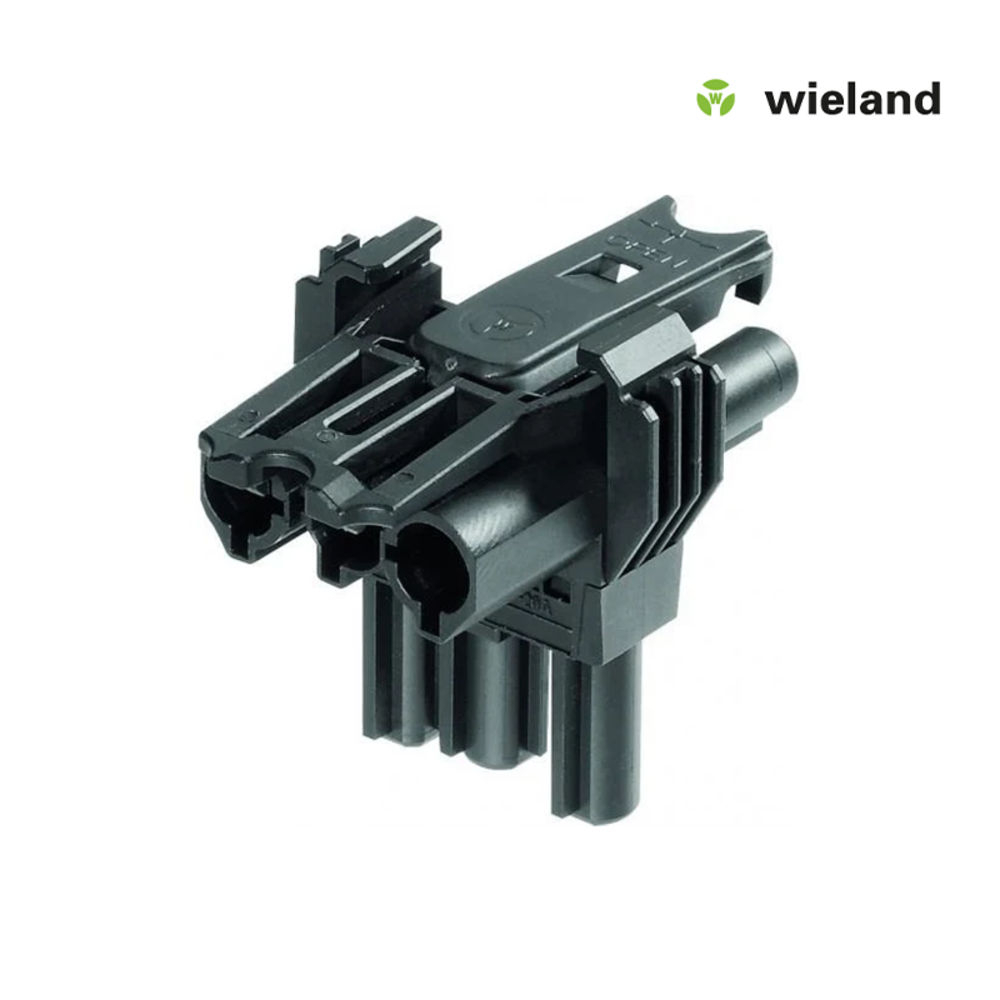

Wieland GST18i3 T-Splitter 3-polig – 1x Male 2x Female – Zwart – 92.030.3153.1

De Wieland GST18i3 T-splitter is een 3-polige voedingsverdeler voor professionele stekerbare elektrische installaties. Met één male-aansluiting en twee female-aansluitingen kan een bestaande voedingslijn eenvoudig worden vertakt naar twee aansluitpunten, zonder dat hiervoor afzonderlijke lasklemmen in de splitter nodig zijn.

Deze Wieland T-verdeler is geschikt voor toepassingen in LED-verlichtingsinstallaties, systeemplafonds, utiliteitsgebouwen, kantoren en prefab elektrotechnische installaties. Door gebruik te maken van stekerbare verbindingen kunnen installateurs de bekabeling overzichtelijk voorbereiden en armaturen efficiënt aansluiten.

De GST18i3 T-splitter, fabrikantartikelnummer 92.030.3153.1, heeft een nominale stroomsterkte van 20 ampère, een nominale spanning van 250V en beschermingsgraad IP20. De zwarte mechanische codering maakt onderdeel uit van het Wieland GST18i3-aansluitsysteem.

Professionele Wieland voedingsverdeler voor LED-verlichting

De Wieland GST18i3 T-splitter is ontworpen voor het verdelen van elektrische voeding binnen modulaire installaties. De connector beschikt over drie polen voor fase (L), nulgeleider (N) en beschermingsaarde (PE).

De T-vormige uitvoering maakt het mogelijk om een voedingslijn door te verbinden en tegelijkertijd een extra aftakking te realiseren. Dit is bijzonder praktisch bij installaties met meerdere LED panelen, downlights of andere armaturen die zijn voorzien van passende GST18i3-aansluitingen.

De splitter heeft één male-aansluiting als ingang en twee female-aansluitingen als uitgangen. Hiermee kunnen twee geschikte male-stekkers worden aangesloten op één voedingsaansluiting.

De nominale stroomsterkte bedraagt 20A bij een nominale spanning van 250V. Dit zijn de elektrische grenswaarden van het component en niet automatisch de toegestane belasting van de volledige installatie. De maximale belasting wordt mede bepaald door de toegepaste kabels, connectoren, beveiligingen en aanlegomstandigheden.

De behuizing is uitgevoerd in halogeenvrij polyamide. Dit kunststof wordt toegepast in elektrotechnische componenten vanwege de isolerende eigenschappen en mechanische bestendigheid.

De connector beschikt over beschermingsgraad IP20. Hiermee is de behuizing beschermd tegen aanraking met vingers en het binnendringen van vaste voorwerpen groter dan 12,5 millimeter. Het component biedt geen bescherming tegen water en is daarom bedoeld voor toepassing in een geschikte droge installatieomgeving.

Dankzij de mechanische codering en vergrendeling kunnen passende GST18i3-componenten gecontroleerd worden gekoppeld. Dit helpt om ongewenste verbindingen en het onbedoeld losraken van stekkerverbindingen te beperken.

Installatie en aansluiting van de Wieland GST18i3 T-splitter

De Wieland GST18i3 T-splitter wordt toegepast binnen stekerbare voedingssystemen waarbij meerdere aansluitpunten op een gemeenschappelijke voedingslijn worden aangesloten.

Voor de installatie wordt de male-ingang van de splitter verbonden met een passende GST18i3 female-connector van de voedingskabel. Op de twee female-uitgangen kunnen vervolgens geschikte GST18i3 male-aansluitingen worden aangesloten.

Hierdoor kan bijvoorbeeld een doorgaande voedingskabel worden gecombineerd met een aftakking naar een LED armatuur. Bij meerdere armaturen kunnen verschillende T-splitters achter elkaar worden toegepast, mits de volledige installatie correct is ontworpen en de toegestane belasting niet wordt overschreden.

Bij het installeren van LED panelen in een systeemplafond biedt deze werkwijze praktische voordelen. De voedingsbekabeling kan vooraf worden aangelegd, waarna de armaturen op de voorbereide aansluitpunten worden aangesloten.

Dit vermindert de noodzaak om bij ieder armatuur afzonderlijk een vaste elektrische verbinding te maken. De benodigde GST18i3-aansluitsnoeren en koppelkabels moeten wel afzonderlijk worden geselecteerd op basis van de gewenste aansluitconfiguratie.

De connector beschikt over drie elektrische contacten voor L, N en PE. Daarmee is deze uitvoering bedoeld voor een 3-polige voedingsverbinding. Voor installaties waarbij extra aders nodig zijn, bijvoorbeeld voor afzonderlijke DALI-besturing, moet een daarvoor geschikt aansluitsysteem worden gekozen.

Een GST18i3-connector is niet zonder meer uitwisselbaar met een GST18i5-connector. Ook moet rekening worden gehouden met de mechanische codering en de elektrische contactbezetting van de toegepaste connectoren.

De zwarte uitvoering van de GST18i3-serie wordt gebruikt voor daarvoor bestemde voedingsverbindingen. Bij de selectie van aansluitmaterialen adviseren wij om uitsluitend connectoren en kabels te combineren waarvan de onderlinge compatibiliteit is bevestigd.

Voor montage moet de elektrische installatie spanningsloos zijn. Controleer vooraf of de gebruikte koppelkabels, aansluitstekkers en armaturen beschikken over de juiste male- of female-aansluitingen.

De verbindingen moeten volledig worden ingestoken en correct worden vergrendeld. Bij demontage moet de aanwezige vergrendeling volgens de instructies van de fabrikant worden ontgrendeld. Trek stekkerverbindingen niet aan de kabel uit elkaar.

Deze T-splitter beschikt over een geïntegreerde bevestigingsmogelijkheid. De exacte montagemethode en eventueel benodigde bevestigingsaccessoires moeten worden afgestemd op de montageplaats en de instructies van Wieland.

Bij grotere verlichtingsprojecten adviseren wij om vooraf een aansluitplan te maken. Hierbij wordt bepaald hoeveel T-splitters, koppelkabels, voedingskabels en armatuuraansluitingen nodig zijn.

Vooral bij installaties met veel LED panelen kan een goed voorbereid Wieland-aansluitplan de montage vereenvoudigen en onnodig kabelmateriaal voorkomen.

Wij kunnen ondersteunen bij het samenstellen van een passende Wieland GST18i3-installatie, inclusief de benodigde male- en female-connectoren, koppelkabels en voedingsaansluitingen.

Veelgestelde vragen over de Wieland GST18i3 T-splitter

Waarvoor wordt een Wieland GST18i3 T-splitter gebruikt?

De T-splitter wordt gebruikt om één 3-polige voedingslijn te verdelen naar twee aansluitpunten. Hierdoor kunnen bijvoorbeeld meerdere LED armaturen binnen een stekerbare installatie op dezelfde voedingslijn worden aangesloten. De gezamenlijke belasting moet binnen de toegestane grenzen van de installatie blijven.

Welke aansluitingen heeft deze Wieland T-splitter?

Deze uitvoering beschikt over één male-aansluiting en twee female-aansluitingen. De male-ingang wordt verbonden met een passende female-voedingsconnector. De twee female-uitgangen zijn bedoeld voor geschikte male-stekkers. Controleer altijd de mechanische codering voordat onderdelen worden gecombineerd.

Is deze GST18i3 T-splitter geschikt voor DALI-verlichting?

De splitter is geschikt voor het verdelen van een 3-polige voeding met fase, nul en beschermingsaarde. Voor DALI-verlichting kan hij uitsluitend de betreffende voedingsverbinding verzorgen. Voor het doorgeven van een afzonderlijke tweedraads DALI-bus zijn aanvullende verbindingen nodig. Bij een gecombineerde vijfpolige voedings- en DALI-aansluiting moet een passende GST18i5-oplossing worden geselecteerd.

Hoeveel LED panelen kan ik met één T-splitter aansluiten?

De splitter heeft twee uitgangen, maar het aantal armaturen binnen een complete installatie wordt bepaald door het elektrische ontwerp. De nominale stroomsterkte van de connector bedraagt 20A. Wij adviseren om bij het bepalen van het aantal armaturen ook de kabeldoorsnede, beveiliging, totale belasting en mogelijke inschakelstromen van LED drivers mee te nemen.

Kan ik deze Wieland T-splitter zonder gereedschap aansluiten?

De stekerverbinding kan worden gemaakt door passende GST18i3-connectoren volledig in elkaar te steken. Voor het losnemen of bevestigen kunnen gereedschap of aanvullende montagemiddelen nodig zijn. Werk uitsluitend aan een spanningsloze installatie en controleer of de connectoren correct zijn vergrendeld.

Is deze Wieland GST18i3 splitter geschikt voor buitengebruik?

De T-splitter heeft beschermingsgraad IP20 en is niet waterdicht. Voor gebruik in vochtige of buitenomgevingen moet de volledige verbinding worden ondergebracht in een geschikte beschermende behuizing, voor zover de montagevoorschriften dit toestaan. Wij adviseren om voor deze toepassingen de omgevingsvoorwaarden en systeemgeschiktheid vooraf te controleren.

Wilt u meerdere LED armaturen aansluiten met een stekerbaar Wieland-systeem? Bestel de Wieland GST18i3 T-splitter via Ledlichtgroothandel.nl of neem contact met ons op voor ondersteuning bij een compleet aansluitplan met de juiste koppelkabels, connectoren en voedingsaansluitingen.

Technische specificaties:

• Merk: Wieland Electric

• Serie: gesis GST18i3

• Producttype: T-splitter / T-verdeler

• Fabrikantartikelnummer: 92.030.3153.1

• EAN: 4049088321580

• Aantal polen: 3

• Contactbezetting: L, N, PE

• Aantal ingangen: 1

• Aantal uitgangen: 2

• Aansluitconfiguratie: 1x male, 2x female

• Nominale spanning: 250V

• Nominale stroom: 20A

• Beschermingsgraad: IP20

• Materiaal behuizing: polyamide (PA)

• Contactmateriaal: CuZn, messinglegering

• Halogeenvrij: ja

• Kleur: zwart

• Mechanische codering: ja

• Vergrendeling: aanwezig

• Bevestigingsmogelijkheid: geïntegreerd

• Montage: stekerbare installatie

• Toepassing: verdelen van 3-polige voedingsverbindingen

• Systeem: Wieland GST18i3

• Benodigde aansluitmaterialen: passende GST18i3-koppelkabels of aansluitstekkers

• Uitvoering: één ingang met twee parallelle uitgangen
