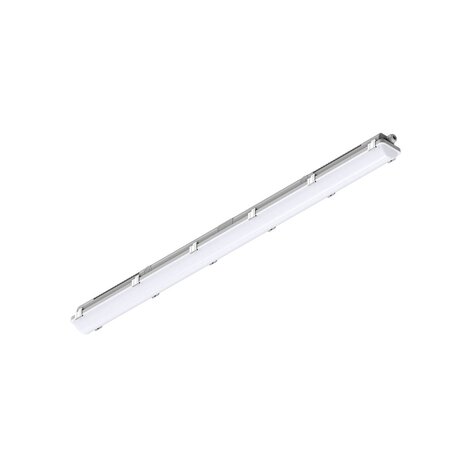

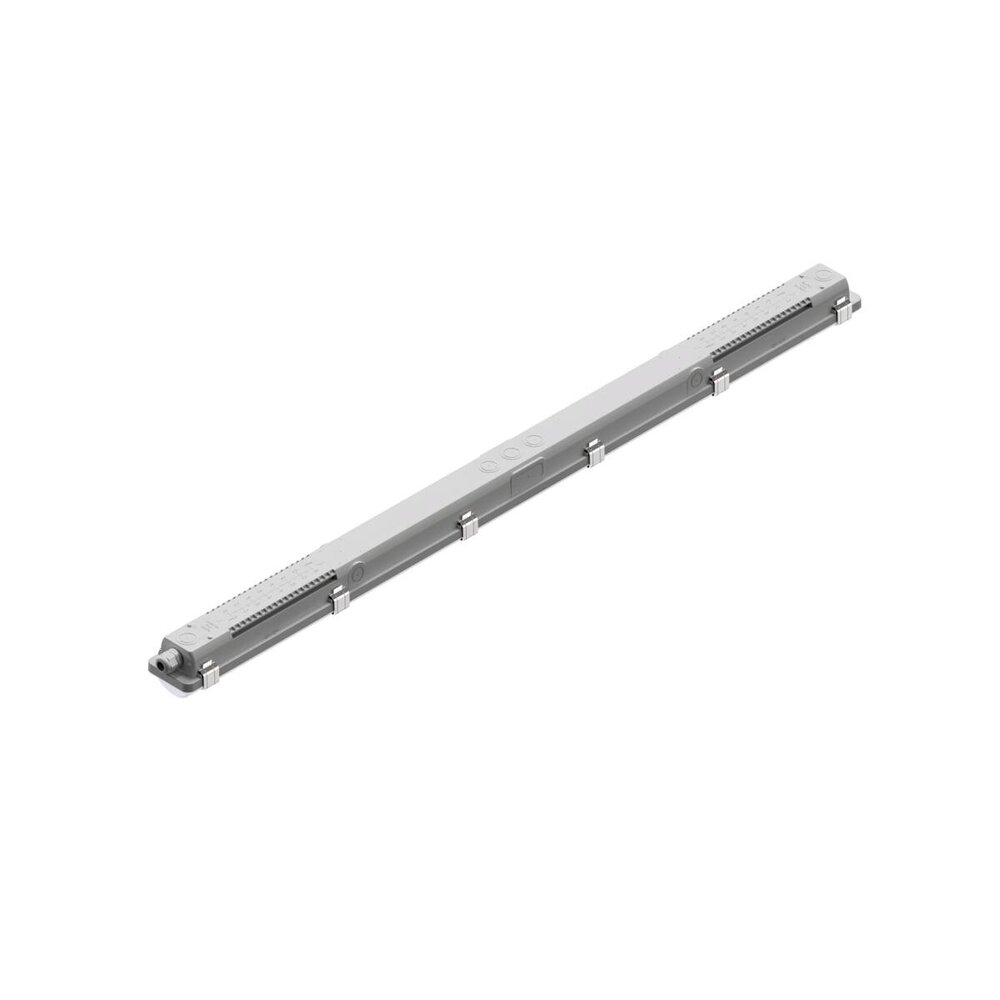

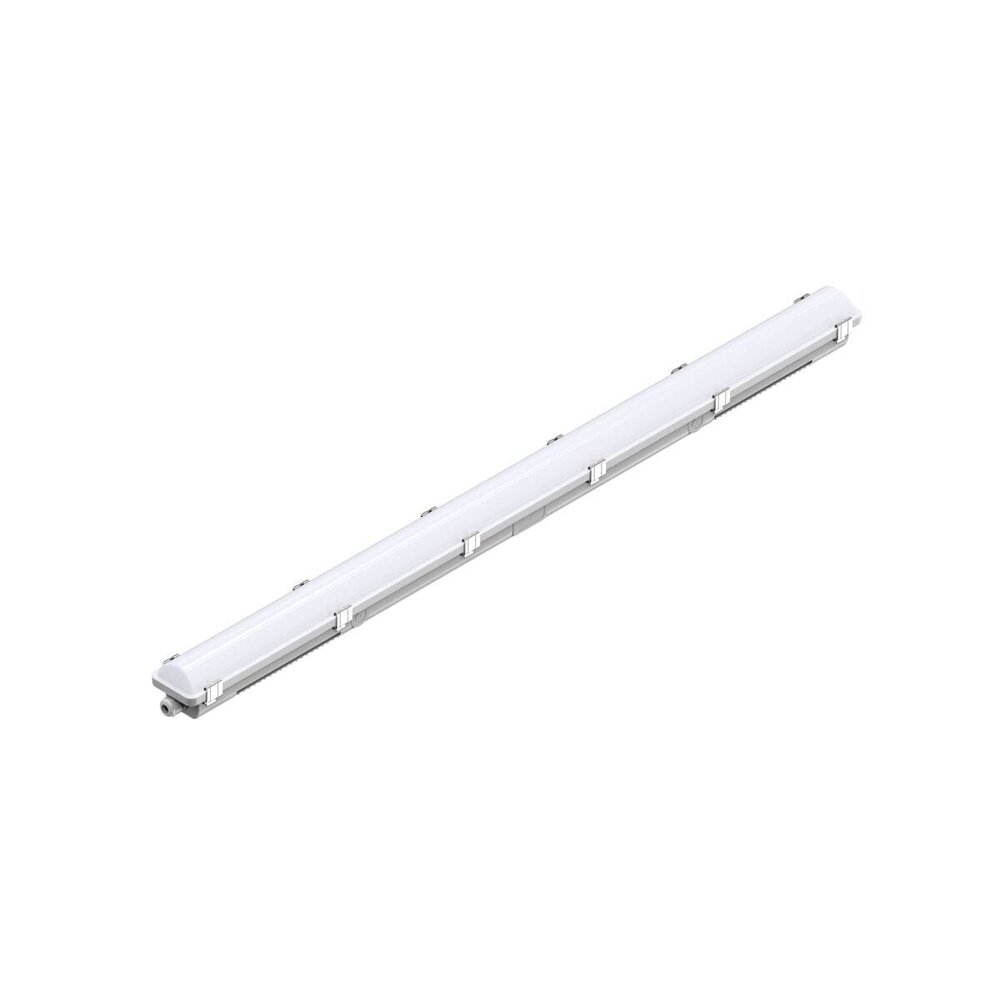

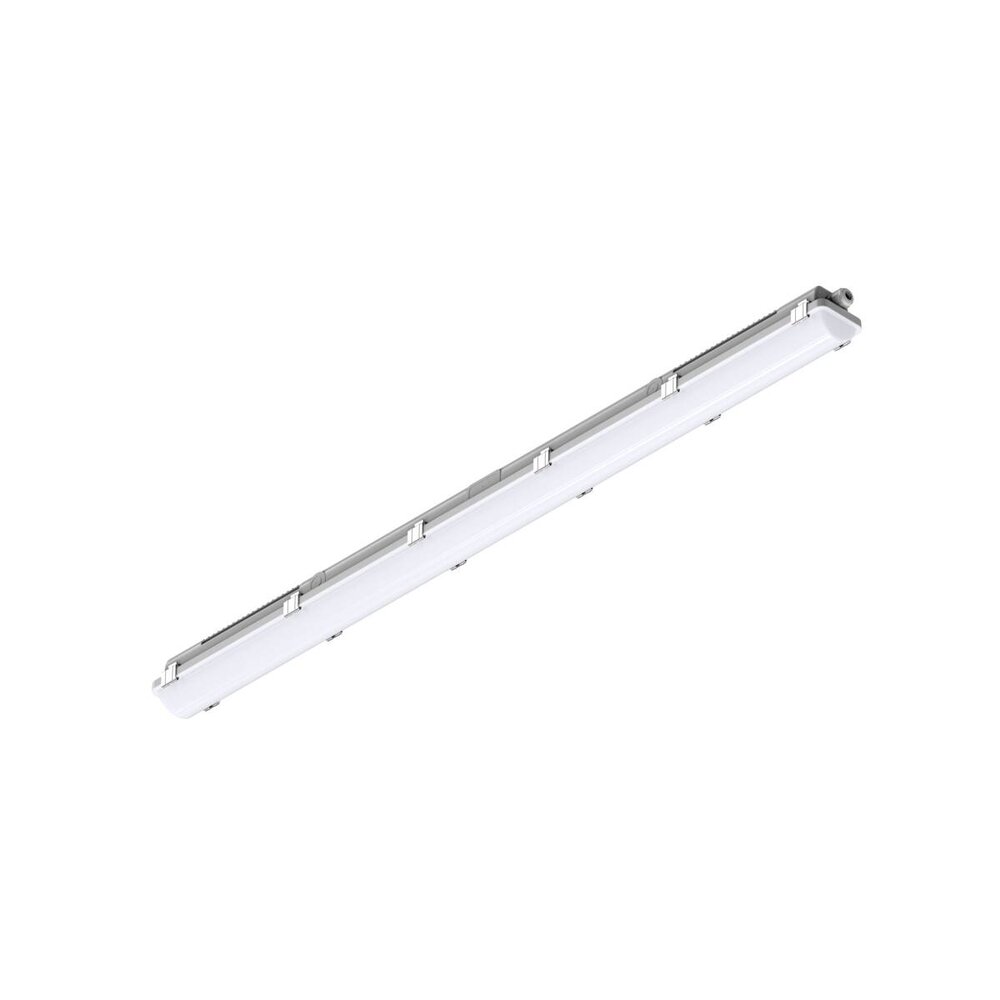

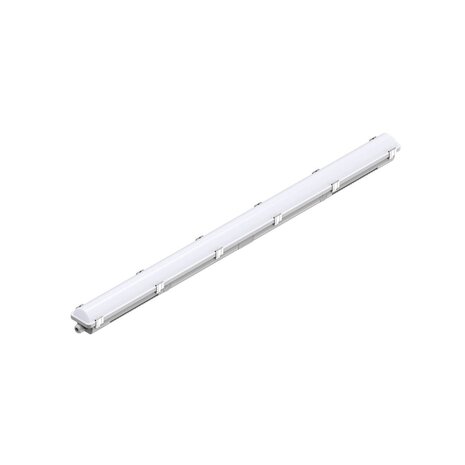

SLV WATERPROOF C 1500 DALI 2 met geïntegreerde 3-uurs noodverlichting

De SLV WATERPROOF C 1500 met artikelnummer 1010820 is een professioneel vochtbestendig LED armatuur met DALI 2-aansturing en geïntegreerde noodverlichtingsfunctie met een brandduur van 3 uur. Deze 150 cm uitvoering combineert maximaal 26W vermogen met 4105 tot 7687 lumen en een instelbare kleurtemperatuur van 3000K, 4000K of 5000K. Dankzij IP66, IK08 en de geïntegreerde LiFePO4-accu is dit armatuur geschikt voor magazijnen, werkplaatsen, parkeervoorzieningen, technische ruimtes en andere veeleisende bedrijfsomgevingen waar zowel normale verlichting als noodbedrijf gewenst is.

Hoge lichtopbrengst, 3CCT en geïntegreerde noodfunctie

De WATERPROOF C levert afhankelijk van de instelling tussen 4105 en 7687 lumen. Met maximaal 7687 lumen bij 26W is deze uitvoering geschikt voor functionele verlichting van grotere bedrijfsruimtes. Voor professionele toepassingen adviseren wij de vereiste luxwaarden altijd met een projectspecifieke lichtberekening te controleren.

De kleurtemperatuur is instelbaar op 3000K, 4000K of 5000K. Dit gebeurt via een CCT-switch in het armatuur. De gekozen lichtkleur is daarna vast tijdens normaal gebruik. De DALI 2-functie regelt de lichtsterkte en moet niet worden verward met DALI DT8 Tunable White.

3000K geeft warm wit licht, 4000K neutraal wit en 5000K een koelere witte lichtkleur. Daardoor kan dezelfde armatuurserie binnen meerdere typen ruimtes worden toegepast.

De stralingshoek bedraagt 120° en zorgt voor een brede, gelijkmatige lichtverdeling. De UGR-waarde is maximaal 27. Deze waarde moet altijd binnen de daadwerkelijke ruimte worden beoordeeld, omdat montagehoogte, reflecties, armatuurpositie en kijkrichting invloed hebben op de uiteindelijke verblinding.

Met IP66 is het armatuur stofdicht en beschermd tegen krachtige waterstralen. IK08 geeft een verhoogde mechanische slagvastheid. De behuizing is vervaardigd uit polycarbonaat en staal.

Deze uitvoering onderscheidt zich van de standaard WATERPROOF C door de geïntegreerde noodverlichtingsfunctie. Bij uitval van de normale netvoeding kan het armatuur gedurende maximaal 3 uur als noodverlichting blijven functioneren via de interne LiFePO4-accu.

Kennis voor installateurs: DALI 2, noodvoeding en montage

De WATERPROOF C 1500 is geschikt voor opbouwmontage tegen plafond of wand. De afmetingen bedragen 1500 x 80 x 74 mm en het netto gewicht bedraagt circa 2,18 kg. Het hogere gewicht ten opzichte van de standaarduitvoering komt mede door de geïntegreerde noodverlichtingscomponenten en accu.

De primaire voedingsspanning bedraagt 220-240V AC bij 0/50/60Hz. De LED-driver is geïntegreerd. Een afzonderlijke externe LED-driver is daardoor niet nodig.

Voor de normale lichtregeling wordt DALI 2 gebruikt. Daarvoor moet naast de netvoeding een DALI-bus aanwezig zijn. Deze uitvoering is dimbaar via DALI 2 en niet bedoeld voor conventionele fase-aansnijding of fase-afsnijding.

De kleurtemperatuur van 3000K, 4000K of 5000K wordt lokaal via de CCT-switch ingesteld. Dit is geen DALI DT8-armatuur. De DALI-installatie kan dus de lichtsterkte aansturen, maar niet dynamisch tussen de drie kleurtemperaturen schakelen.

De geïntegreerde noodfunctie heeft een opgegeven brandduur van 3 uur en maakt gebruik van een LiFePO4-accu. Houd er bij installatie rekening mee dat een noodarmatuur een permanente voedingsvoorziening nodig kan hebben voor het laden van de accu. De exacte klemindeling en aansluitwijze moeten daarom volgens de officiële montagehandleiding worden uitgevoerd.

De inschakelstroom bedraagt maximaal 29A gedurende circa 236 µs. SLV geeft maximaal 24 armaturen op een B16A installatieautomaat en maximaal 33 armaturen op een C16A automaat aan. Bij grotere installaties moeten ook kabelbelasting, overige groepen en gelijktijdigheid worden gecontroleerd.

De interne secundaire driverstroom ligt tussen 200 en 350 mA. Dit betreft interne driverdata en betekent niet dat het armatuur op een externe constante-stroomdriver moet worden aangesloten.

De toegestane omgevingstemperatuur bedraagt tot 40°C. Voor gebruik in koelere of warmere installaties moet vooraf worden gecontroleerd of de omgeving binnen de productspecificaties valt.

De nominale levensduur bedraagt 75.000 uur. De noodverlichtingsfunctie maakt het armatuur geschikt als onderdeel van een noodverlichtingsconcept, maar de volledige installatie moet altijd projectspecifiek worden ontworpen en beoordeeld. De aanwezigheid van een 3-uurs noodfunctie alleen betekent niet dat een complete installatie automatisch aan alle noodverlichtingseisen voldoet.

Veelgestelde vragen over de SLV WATERPROOF C 1500 met noodverlichting

Heeft artikel 1010820 een geïntegreerde noodfunctie?

Ja. Deze uitvoering heeft een geïntegreerde noodverlichtingsfunctie met een opgegeven brandduur van 3 uur.

Welke accu wordt gebruikt voor de noodverlichting?

SLV specificeert een LiFePO4-accu. Deze accutechniek is geïntegreerd in het armatuur en ondersteunt de noodverlichtingsfunctie bij uitval van de normale netvoeding.

Is deze uitvoering DALI dimbaar?

Ja. Het armatuur is voorzien van DALI 2 en kan via een geschikte DALI-installatie in lichtsterkte worden geregeld.

Kan ik de kleurtemperatuur via DALI regelen?

Nee. De kleurtemperatuur wordt lokaal ingesteld op 3000K, 4000K of 5000K met de CCT-switch. Dit is geen DALI DT8 Tunable White-uitvoering.

Hoeveel armaturen kunnen op een B16A automaat?

SLV geeft maximaal 24 armaturen op een B16A automaat op. Voor C16A geldt maximaal 33 armaturen. Controleer bij het ontwerp daarnaast de volledige elektrische installatie.

Is het armatuur geschikt voor vochtige en stoffige ruimtes?

Ja. Met IP66 is het armatuur stofdicht en beschermd tegen krachtige waterstralen. De kabelinvoer en montage moeten wel volgens de officiële montagehandleiding worden uitgevoerd om deze bescherming te behouden.

Wij adviseren de SLV WATERPROOF C 1500 met noodfunctie voor professionele projecten waar DALI 2, hoge lichtopbrengst, IP66 en 3 uur noodbedrijf in één armatuur gewenst zijn. Voor grotere aantallen, noodverlichtingsplannen of DALI-projecten helpen wij u graag bij de juiste productselectie.

Technische specificaties:

• Merk: SLV

• Serie: WATERPROOF C

• Model: WATERPROOF C 1500 71 830/840/850

• Artikelnummer: 1010820

• EAN: 4024163322157

• Producttype: waterdicht LED opbouwarmatuur met noodverlichting

• Vermogen: maximaal 26W

• Lichtopbrengst: 4105-7687 lumen

• Kleurtemperatuur: 3000K / 4000K / 5000K

• CCT-switch: ja

• UGR: ≤27

• Stralingshoek: 120°

• IP-waarde: IP66

• IK-waarde: IK08

• Afmetingen: 1500 x 80 x 74 mm

• Materiaal: polycarbonaat / staal

• Kleur: grijs

• Montage: plafond- en wandopbouw

• Voedingsspanning: 220-240V AC

• Frequentie: 0/50/60Hz

• Driver: geïntegreerd

• Secundaire driverstroom: 200-350 mA

• Dimbaar: ja

• Aansturing: DALI 2

• DALI DT8 Tunable White: nee

• Noodverlichting: geïntegreerd

• Noodbrandduur: 3 uur

• Accutype: LiFePO4

• Inschakelstroom: 29A

• Duur inschakelstroom: 236 µs

• Maximaal op B16A: 24 armaturen

• Maximaal op C16A: 33 armaturen

• Levensduur: 75.000 uur

• Risicogroep: RG1

• Gewicht: circa 2,18 kg

• Energieverbruik: 26 kWh per 1.000 uur

• Garantie: 5 jaar
