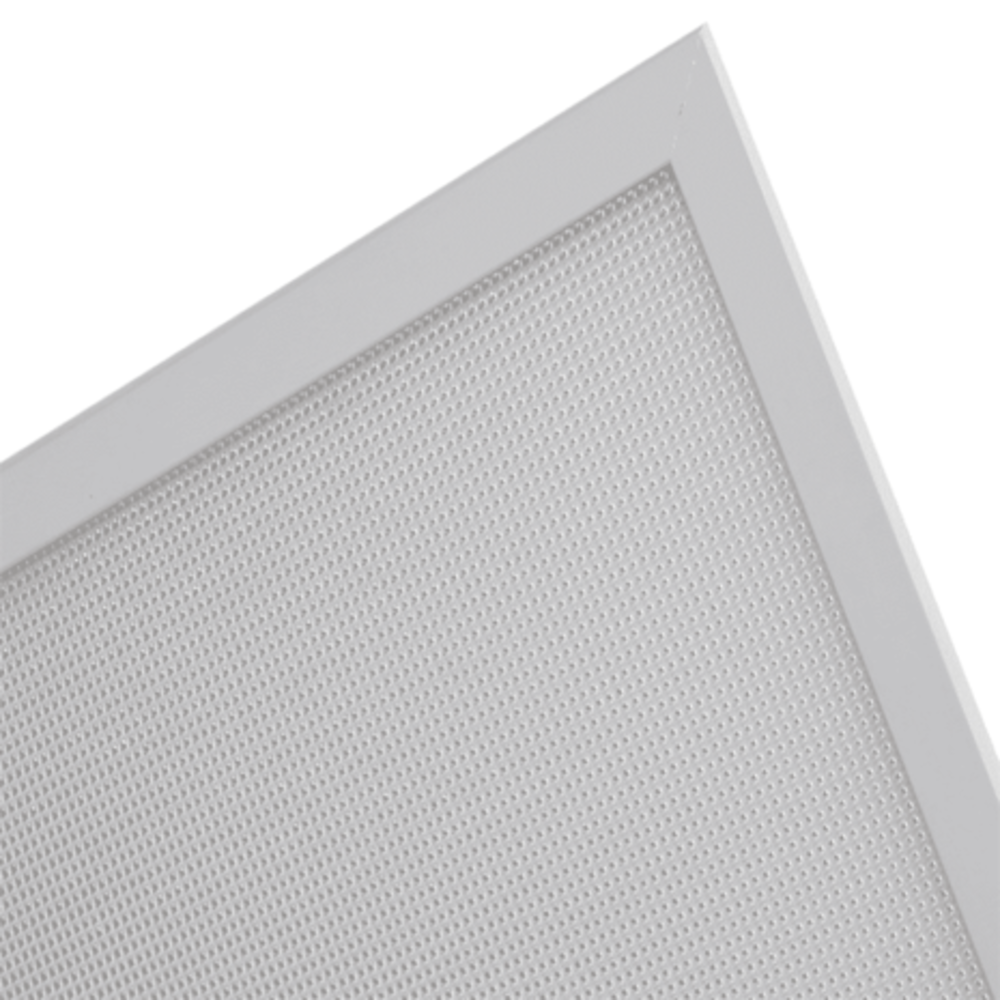

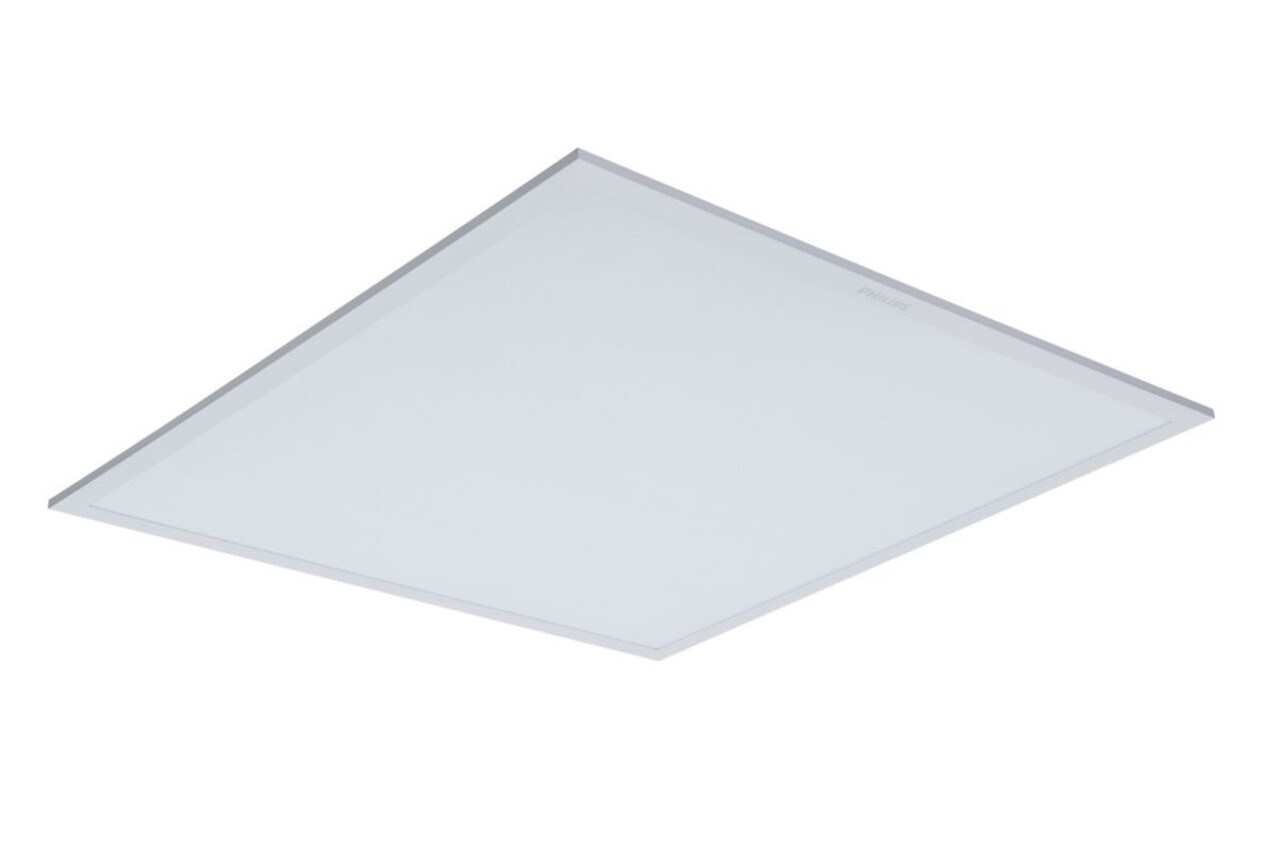

LED Paneel BL912-O2 60x60cm – Tunable White DALI DT8 – 3600 lumen – IP54

Het Macbright BL912-O2 LED paneel is ontwikkeld voor professionele verlichtingstoepassingen waarbij lichtkwaliteit, energie-efficiëntie en flexibele aansturing belangrijk zijn. Met een lichtopbrengst van 3600 lumen, een opgegeven efficiëntie van 140 lumen per watt en DALI DT8 Tunable White-technologie biedt dit paneel uitgebreide mogelijkheden voor moderne kantooromgevingen, vergaderruimtes, scholen en zakelijke projecten.

Dankzij de DALI DT8-aansturing kunnen zowel de lichtsterkte als de kleurtemperatuur elektronisch worden geregeld. Hierdoor kan de verlichting worden afgestemd op verschillende werkzaamheden, gebruikerswensen en momenten van de dag.

De combinatie van UGR<19, IP54 en een Wieland GST18/5PB-aansluiting maakt dit armatuur interessant voor installateurs die werken met professionele lichtregelsystemen en stekerbare installaties.

Energiezuinige verlichting met Tunable White en UGR<19

Het BL912-O2 LED paneel levert een lichtopbrengst van 3600 lumen en heeft een opgegeven lichtefficiëntie van 140 lm/W. Dit betekent dat het armatuur per watt relatief veel licht produceert. Op basis van deze twee waarden komt het berekende vermogen uit op circa 25,7 watt. Het exacte nominale vermogen moet nog worden bevestigd aan de hand van de officiële productspecificaties.

Met Tunable White kan de kleurtemperatuur van het witte licht elektronisch worden aangepast. Hiermee kan bijvoorbeeld warmer licht worden toegepast tijdens overlegmomenten en koeler licht tijdens werkzaamheden waarbij een andere lichtbeleving gewenst is.

In tegenstelling tot LED panelen met een handmatige CCT-schakelaar ondersteunt deze uitvoering DALI DT8. Dit maakt het mogelijk om de kleurtemperatuur via een geschikt lichtregelsysteem te wijzigen zonder het armatuur handmatig opnieuw in te stellen.

De opgegeven UGR-waarde van minder dan 19 maakt het paneel interessant voor werkplekken waar beperking van verblinding belangrijk is. UGR staat voor Unified Glare Rating en beschrijft de mate van hinderlijke verblinding binnen een verlichtingsopstelling. De daadwerkelijke UGR-waarde is afhankelijk van onder andere de ruimte, montagepositie, armatuurverdeling en kijkrichting. Voor projecten met specifieke eisen adviseren wij daarom een lichtberekening.

De IP54-classificatie betekent dat het armatuur bescherming biedt tegen stof in schadelijke hoeveelheden en tegen spatwater. Voor toepassing in ruimtes met verhoogde vochtbelasting moet worden gecontroleerd of deze bescherming geldt voor de volledige gemonteerde uitvoering, inclusief de aansluitcomponenten.

Installatie, DALI DT8-aansturing en Wieland GST18/5PB-aansluiting

Het Macbright BL912-O2 heeft een nominale paneelmaat van 60x60 cm en is daarmee bedoeld voor toepassingen waarin dit formaat wordt gebruikt, waaronder systeemplafonds. Voor montage moet de installateur de exacte buitenmaten, constructiehoogte en benodigde vrije ruimte controleren. Deze afmetingen bepalen of het paneel zonder aanpassingen in de bestaande plafondconstructie past.

Bij toepassing in een systeemplafond moet rekening worden gehouden met de beschikbare ruimte boven het plafond, de positie van de aansluiting en eventuele montagevoorzieningen. Voor opbouwmontage of pendelmontage moet afzonderlijk worden vastgesteld welke accessoires voor deze uitvoering geschikt zijn.

Een belangrijk technisch kenmerk is de DALI DT8-aansturing. DALI staat voor Digital Addressable Lighting Interface en is een digitaal communicatieprotocol voor verlichtingsregeling.

DT8 is een DALI-apparaattype waarmee kleurregeling mogelijk is. Bij deze Tunable White-uitvoering wordt DT8 gebruikt om de kleurtemperatuur en lichtsterkte aan te sturen. Dit vereenvoudigt de regeling ten opzichte van oplossingen waarbij afzonderlijke DALI-kanalen voor warm en koel wit worden gebruikt.

Voor een correcte werking is een DALI-controller nodig die DT8 Tunable White ondersteunt. Een standaard DALI-installatie die uitsluitend lichtsterktedimming ondersteunt, biedt niet automatisch de mogelijkheid om de kleurtemperatuur te regelen.

Bij de voorbereiding van het project adviseren wij daarom te controleren of de aanwezige DALI-controller, gateway en gebruikte software geschikt zijn voor DT8-kleurtemperatuurregeling. Ook moet worden vastgesteld welke functies binnen het gekozen systeem beschikbaar zijn voor groepsregeling, scènes en eventuele tijdschema's.

Het armatuur is opgegeven met een Wieland GST18/5PB-aansluiting. Deze vijfpolige stekerverbinding is bedoeld voor toepassing binnen een passend stekerbaar installatiesysteem. Bij bestelling moet worden gecontroleerd of de aanwezige Wieland-componenten overeenkomen met de aansluiting van het paneel.

De exacte pinbezetting, aansluiting van de DALI-bus en benodigde tegenconnector moeten worden gecontroleerd aan de hand van het aansluitschema van deze uitvoering. Een vijfpolige stekerverbinding betekent niet automatisch dat iedere vijfpolige connector of kabelset uitwisselbaar is.

Voor de elektrische installatie moet daarnaast worden vastgesteld of de driver geïntegreerd of extern is uitgevoerd en welke voedingsspanning is voorgeschreven. Het opgegeven armatuurvermogen en de lichtopbrengst zijn niet voldoende om zelfstandig een vervangende LED-driver te selecteren.

Bij vervanging van bestaande LED panelen adviseren wij om vooraf de plafondmaat, beschikbare montageruimte, voedingsvoorziening en aanwezige lichtregeling te controleren. Vooral bij overstap van conventioneel dimbare panelen naar DALI DT8 is het belangrijk dat de benodigde digitale besturing aanwezig is.

Voor projecten met meerdere armaturen kunnen wij ondersteunen bij het selecteren van passende Wieland-aansluitmaterialen en het afstemmen van de verlichting op de gewenste DALI-regeling.

Veelgestelde vragen over het Macbright BL912-O2 LED paneel

Is het Macbright BL912-O2 LED paneel dimbaar?

Ja, het paneel ondersteunt DALI DT8-aansturing. Hiermee kan de lichtsterkte digitaal worden geregeld met een geschikte DALI-controller. Voor de bediening moet een passend DALI-systeem aanwezig zijn. Een conventionele faseafsnijdingsdimmer is hiervoor niet zonder meer geschikt.

Wat betekent Tunable White bij dit LED paneel?

Tunable White betekent dat de kleurtemperatuur van het witte licht elektronisch kan worden aangepast. Hiermee kan de verlichting worden afgestemd op verschillende activiteiten en gebruiksmomenten. Het exacte instelbereik in Kelvin moet nog worden bevestigd.

Welke DALI-controller is geschikt voor dit paneel?

Voor volledige bediening van de lichtsterkte en kleurtemperatuur is een DALI-controller nodig die DT8 Tunable White ondersteunt. Wij adviseren om vóór bestelling de compatibiliteit van de controller en de gebruikte software te controleren.

Kan dit LED paneel worden aangesloten met Wieland GST18?

Het paneel is opgegeven met een GST18/5PB-aansluiting. Voor een correcte aansluiting moeten de juiste vijfpolige tegenconnector, kabels en pinbezetting worden gebruikt. Wij adviseren de aansluitconfiguratie te controleren voordat de bekabeling wordt besteld.

Is dit LED paneel geschikt voor een systeemplafond?

Het paneel heeft een nominale maat van 60x60 cm en is daarmee bedoeld voor toepassingen met dit paneelformaat. Controleer vóór montage de exacte buitenafmetingen, plafondconstructie en beschikbare inbouwruimte. De definitieve montagevoorwaarden moeten worden bevestigd met de montagehandleiding.

Wat betekent UGR<19 voor kantoorverlichting?

Een lage UGR-waarde helpt hinderlijke verblinding te beperken en is daarom relevant bij beeldschermwerkplekken en andere kantooromgevingen. Of een volledige verlichtingsinstallatie aan de gestelde verblindingseisen voldoet, hangt ook af van de ruimte en de plaatsing van de armaturen. Wij kunnen hierbij ondersteunen met een lichtplan.

Wilt u het Macbright BL912-O2 LED paneel toepassen in een nieuwbouw- of renovatieproject? Bestel via Ledlichtgroothandel.nl of neem contact met ons op voor advies over DALI DT8-aansturing, Wieland-bekabeling en de juiste productselectie.

Technische specificaties:

• Merk: Macbright (merktoewijzing nog te verifiëren)

• Model: BL912-O2 6060 3600 TW DALI DT8

• EAN: 8717696240949 (opgegeven, fabrikantbevestiging ontbreekt)

• Producttype: LED paneel

• Formaat: 60x60 cm

• Lichtopbrengst: 3600 lumen

• Lichtefficiëntie: 140 lm/W

• Berekend vermogen: circa 25,7 W, nominaal vermogen onbevestigd

• Lichtkleur: Tunable White

• Kleurtemperatuur: elektronisch regelbaar, exact bereik onbevestigd

• Dimbaarheid: ja

• Aansturing: DALI DT8

• UGR: <19 (opgegeven waarde, toepassingsafhankelijk)

• Beschermingsgraad: IP54

• Aansluiting: Wieland GST18/5PB

• Montage: 60x60 cm paneelformaat, exacte montagevoorwaarden onbevestigd
