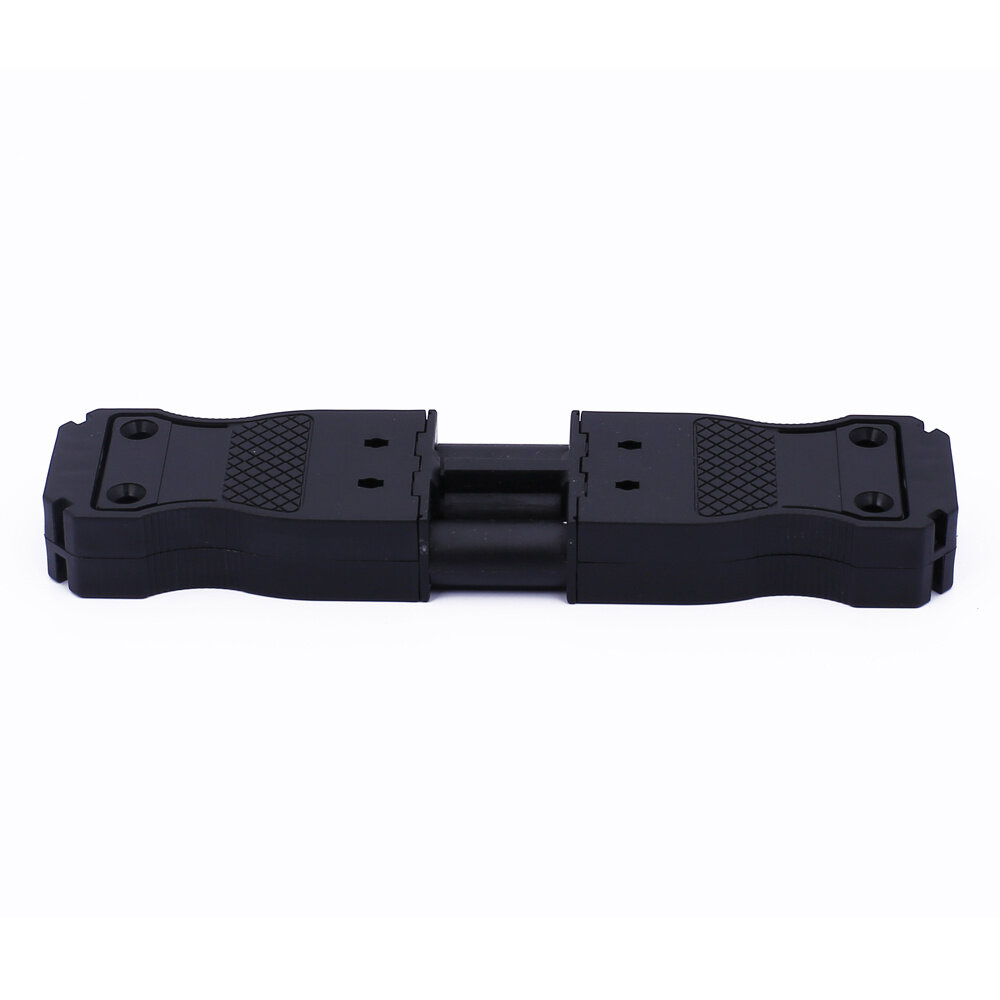

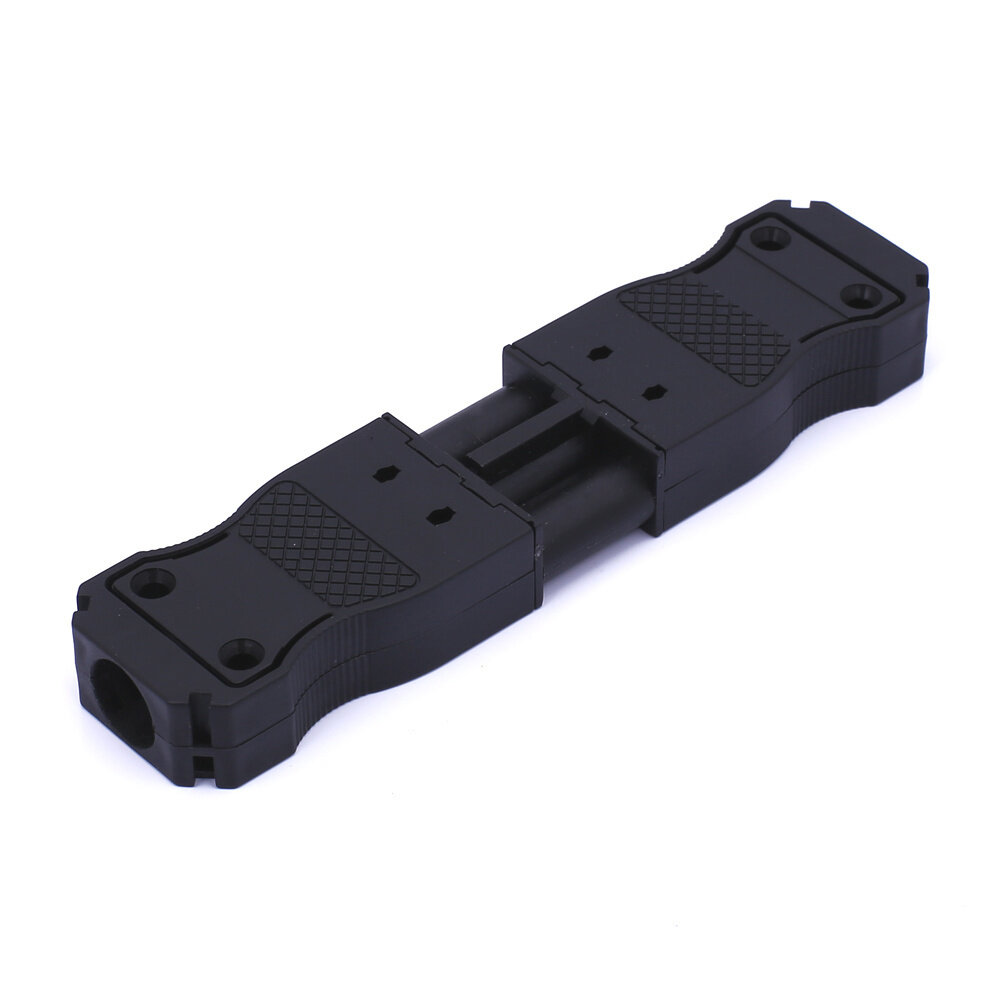

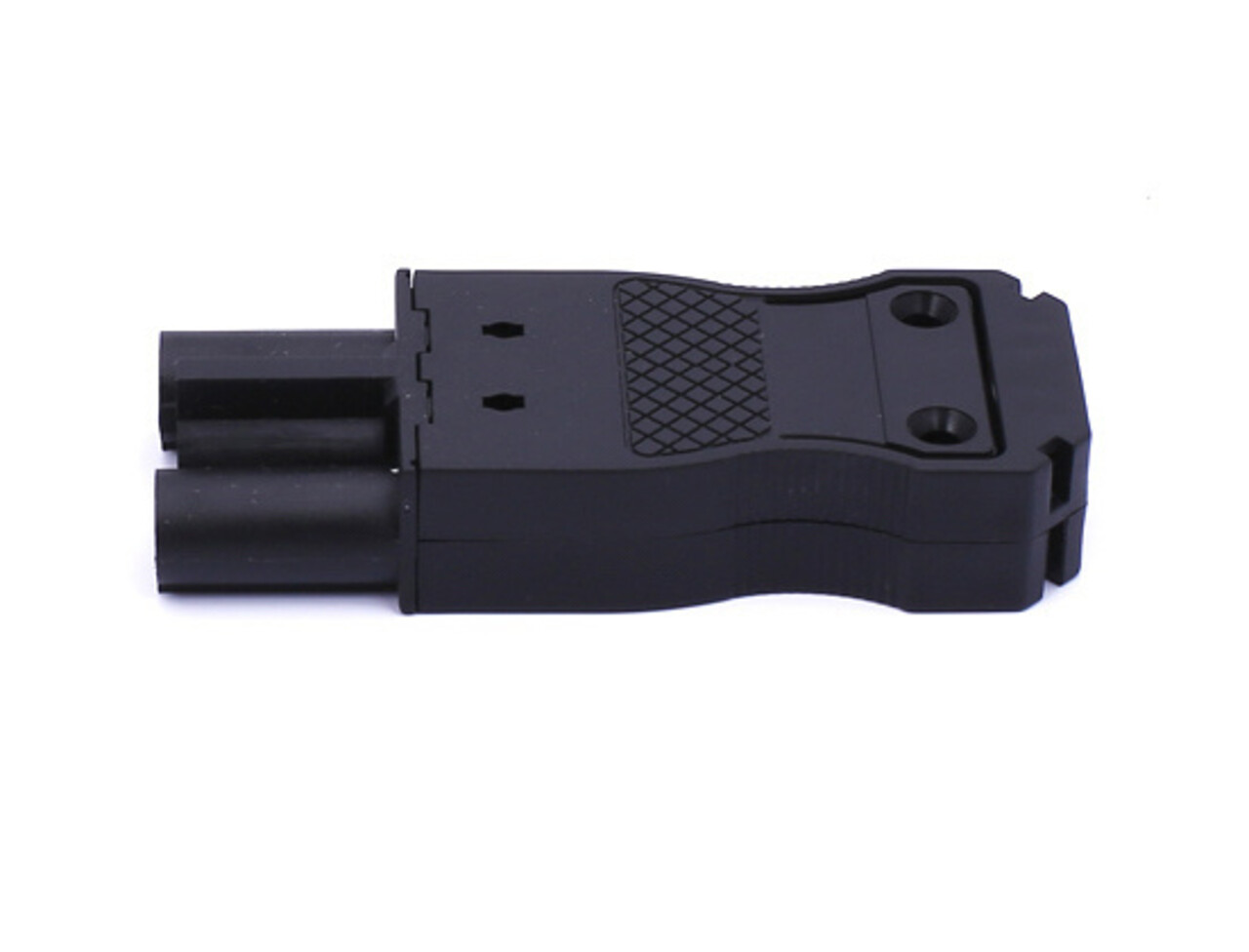

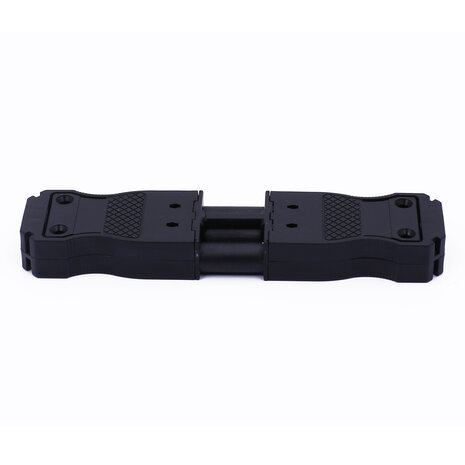

LCB GST18i3 male kabelverbinder voor stekkerbare installaties

Deze LCB stekkerbare male kabelverbinder is geschikt voor GST18i3-compatibele 3-polige installaties en is bedoeld voor professionele verlichting en modulaire bekabeling. De connector heeft een schroefaansluiting en accepteert zowel massieve als soepele aders van 0,75 tot 2,5 mm². Met een nominale spanning van 250V AC en nominale stroom van 20A kan de connector worden toegepast binnen geschikte stekkerbare netspanningsinstallaties. De mechanische codering helpt verkeerde koppelingen binnen het systeem te voorkomen.

Voor verlichting, kantoorinstallaties en modulaire bekabeling

GST18i3 wordt veel toegepast in stekkerbare verlichtingsinstallaties, systeemplafonds, kantoren en utiliteitsprojecten. De 3-polige uitvoering wordt doorgaans gebruikt voor verbindingen waarbij drie elektrische contacten nodig zijn.

Deze uitvoering is male en moet worden gecombineerd met een passende female GST18i3-compatibele connector. Controleer bij uitbreiding van een bestaande installatie altijd de aansluiting, mechanische codering en het type tegenconnector voordat u bestelt.

De connector heeft één aansluiting per pool en is voorzien van een schroefaansluiting. Hierdoor kunnen kabels op projectspecifieke lengtes worden afgemonteerd. Zowel massieve als soepele aders van 0,75 tot 2,5 mm² kunnen volgens de opgegeven specificaties worden aangesloten.

De behuizing is vervaardigd uit polyamide. De maximale continue temperatuurbestendigheid van zowel het contactdeel als de trekontlasting bedraagt 100°C. De connector heeft beschermingsgraad IP20 en is daarmee bedoeld voor droge binnenomgevingen of plaatsing binnen een voldoende beschermde installatie.

Kennis voor installateurs: aderdoorsnede, spanning en compatibiliteit

Controleer vóór bestelling dat de bestaande installatie GST18i3 gebruikt. Een GST18i3 connector heeft drie polen en is niet hetzelfde als bijvoorbeeld een GST18i5 connector met vijf polen. Deze varianten hebben een andere functie en zijn niet vrij onderling uitwisselbaar.

De nominale spanning bedraagt 250V AC en de nominale stroom 20A. Deze waarden geven de elektrische limieten van de connector aan, maar de daadwerkelijke maximaal toelaatbare belasting van een complete installatie wordt ook bepaald door kabeldoorsnede, beveiliging, aansluitwijze en overige aangesloten componenten.

De connector accepteert massieve én soepele aders van 0,75 tot 2,5 mm². Kies de aderdoorsnede altijd op basis van de volledige elektrische installatie. Alleen mechanische passing in de connector is geen voldoende criterium om de juiste kabeldoorsnede te bepalen.

De aansluiting gebeurt met schroefcontacten. Strip de ader volgens de productspecifieke montagewijze en zorg dat geen blank koper buiten het aansluitpunt zichtbaar blijft. Controleer na montage of iedere ader mechanisch goed vastzit en of de kabel correct wordt ontlast.

De connector beschikt over mechanische codering. Dat helpt om alleen passende systeemcomponenten met elkaar te koppelen. Toch adviseren wij niet om universele compatibiliteit met iedere connector die qua vorm lijkt op GST18i3 aan te nemen. Controleer bij bestaande systemen altijd de exacte uitvoering en codering.

De beschermingsgraad IP20 betekent dat deze connector niet bedoeld is voor onbeschermd buitengebruik of vochtige omgevingen. Voor dergelijke toepassingen is een connector met passende IP-bescherming nodig.

Schakel de installatie altijd spanningsloos voordat de kabelverbinder wordt gemonteerd, geopend of gewijzigd. Bij grotere projecten adviseren wij eerst één complete kabelverbinding te assembleren en elektrisch te controleren voordat grotere aantallen worden verwerkt.

Veelgestelde vragen over de GST18i3 male kabelverbinder

Welke kabeldoorsnede kan ik op deze connector aansluiten?

De connector is geschikt voor zowel massieve als soepele aders van 0,75 tot 2,5 mm². De daadwerkelijk benodigde doorsnede moet worden bepaald op basis van de belasting en installatie-eisen.

Is deze connector male of female?

Dit is de male uitvoering. Voor een complete stekkerbare verbinding is een passende GST18i3-compatible female tegenconnector nodig.

Wat is de maximale stroom van deze kabelverbinder?

De nominale stroom bedraagt 20A. De complete installatie kan echter een lagere toegestane belasting hebben door bijvoorbeeld kabeldoorsnede, beveiliging of aangesloten apparatuur.

Kan deze connector op 230V verlichting worden gebruikt?

Ja, de nominale spanning bedraagt 250V AC. Daardoor is toepassing binnen geschikte 230V stekkerbare installaties mogelijk, mits ook alle overige componenten daarvoor geschikt zijn.

Kan ik deze connector combineren met GST18i5?

Nee. GST18i3 is 3-polig en GST18i5 is 5-polig. De systemen hebben een andere uitvoering en mogen niet als onderling uitwisselbaar worden beschouwd.

Is de connector geschikt voor buitengebruik?

Niet onbeschermd. De connector heeft IP20 en is bedoeld voor droge binneninstallaties of montage binnen een voldoende beschermde behuizing.

Bestel deze LCB GST18i3 male kabelverbinder voor professionele stekkerbare verlichtingsinstallaties en maatwerkbekabeling. Voor grotere aantallen of hulp bij het combineren van male, female en aansluitsnoeren helpen wij u graag bij de juiste productselectie.

Technische specificaties:

• Merk: LCB LED Europe

• Artikelnummer: LCB258529

• EAN: 9504672258529

• Producttype: stekkerbare kabelverbinder

• Systeem: GST18i3 compatible

• Uitvoering: male

• Aantal polen: 3

• Aantal aansluitingen per pool: 1

• Aansluitwijze: schroefaansluiting

• Aderdoorsnede massief: 0,75 tot 2,5 mm²

• Aderdoorsnede soepel: 0,75 tot 2,5 mm²

• Nominale spanning: 250V AC

• Nominale stroom: 20A

• IP-waarde: IP20

• Materiaal behuizing: polyamide

• Mechanische codering: ja

• Breedte: 28 mm

• Hoogte: 21,2 mm

• Maximale continutemperatuur contactdeel: 100°C

• Maximale continutemperatuur trekontlasting: 100°C

• Montage: kabelmontage

• Tegenconnector: passende GST18i3-compatible female uitvoering

• Toepassing: stekkerbare verlichting en elektrische installaties
