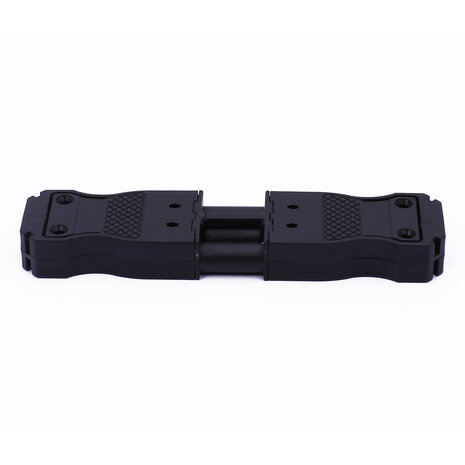

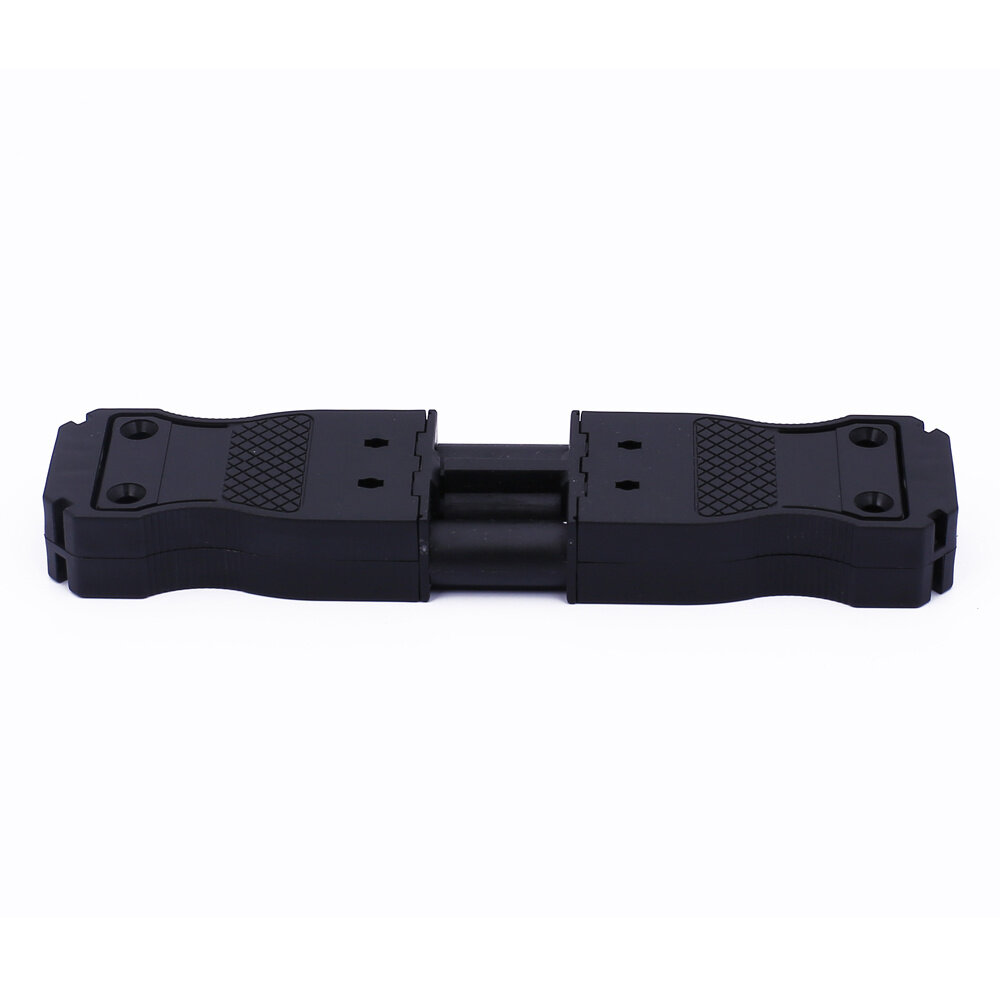

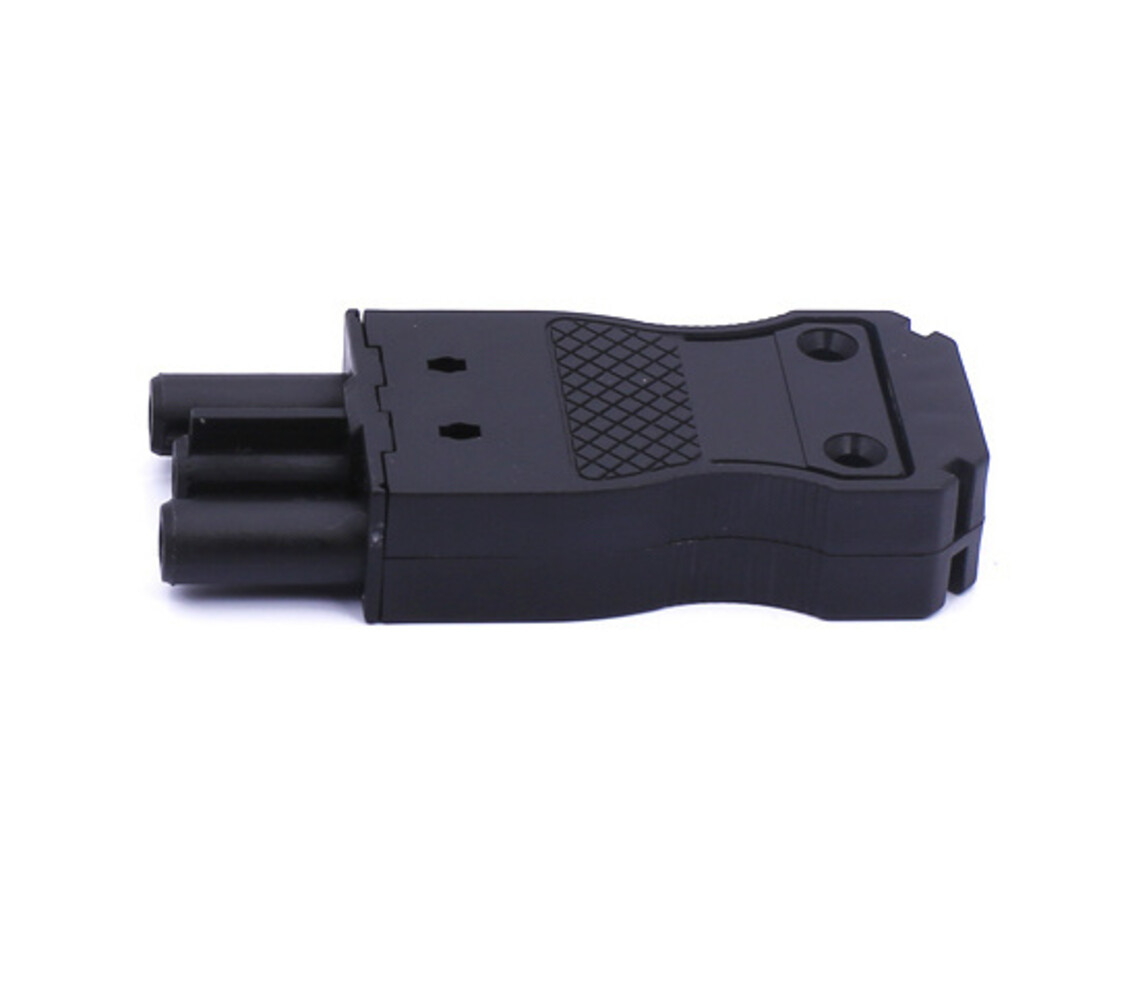

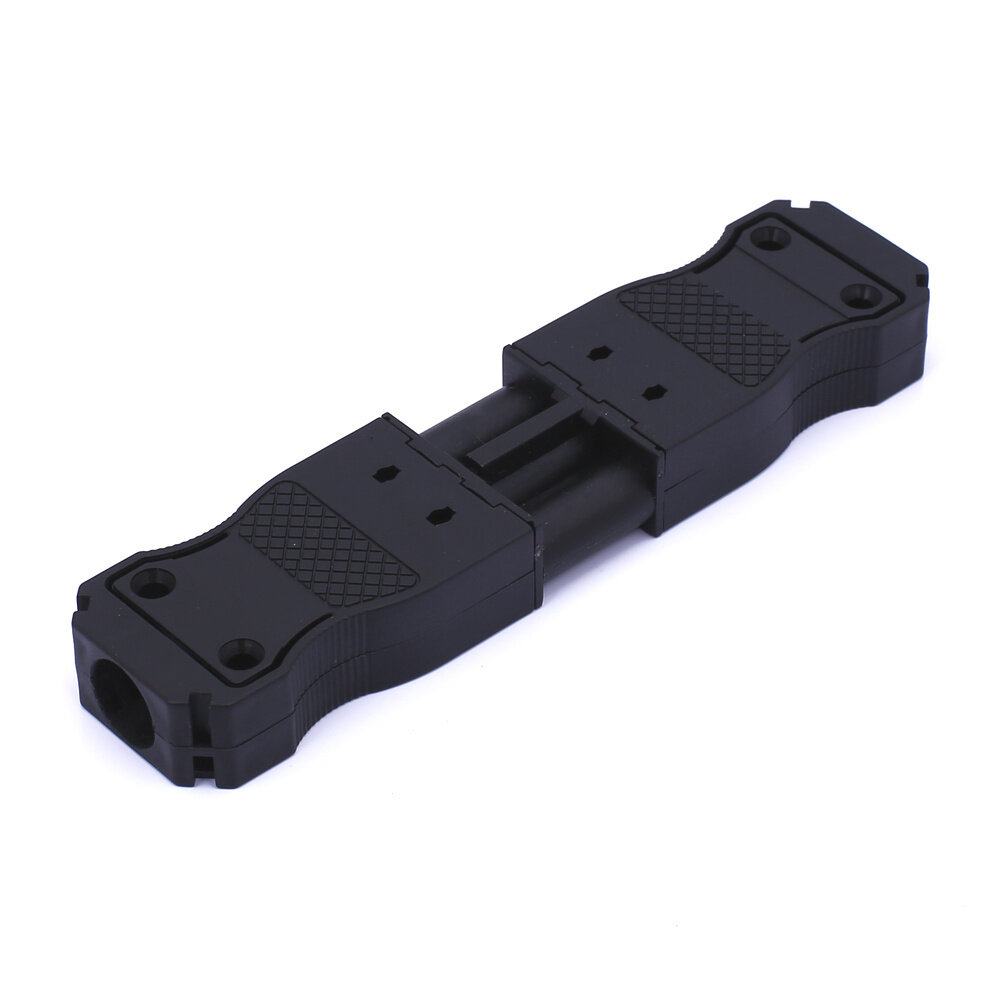

LCB GST18i3 female kabelverbinder voor stekkerbare installaties

Deze LCB GST18i3 female kabelverbinder is bedoeld voor het samenstellen van stekkerbare 3-polige bekabeling in verlichtings- en elektrotechnische installaties. De connector is geschikt voor kabeladers van 0,75 tot 2,5 mm² en biedt installateurs een praktische oplossing wanneer op locatie een passende female aansluiting moet worden opgebouwd. Door gebruik te maken van een stekkerbaar systeem kunnen armaturen, voedingskabels en andere compatibele componenten overzichtelijk en modulair worden aangesloten.

Voor verlichting, renovatie en modulaire bekabeling

GST18i3 wordt veel toegepast in professionele verlichtingsinstallaties, systeemplafonds, kantoorprojecten, renovaties en andere situaties waarin stekkerbare bekabeling gewenst is. De aanduiding 18i3 verwijst naar een 3-polige connectorfamilie die veel wordt gebruikt voor netspanningsaansluitingen van armaturen.

Deze uitvoering is female en moet worden gecombineerd met een technisch passende male tegenconnector binnen hetzelfde compatibele systeem. De connector zelf bepaalt niet welke armaturen of kabels elektrisch geschikt zijn. De volledige installatie moet worden beoordeeld op onder meer aderdoorsnede, stroombelasting, spanning, kabeltype en toepassing.

De kabelverbinder is geschikt voor aders van 0,75 tot 2,5 mm². Daardoor kan dezelfde connector binnen meerdere bekabelingsconfiguraties worden gebruikt, mits de toegepaste kabel en installatie binnen de productspecificaties vallen.

Voor installateurs is dit type losse connector vooral praktisch wanneer kabels op projectspecifieke lengtes worden gemaakt. In plaats van uitsluitend met vaste prefab snoerlengtes te werken, kan de bekabeling ter plaatse op maat worden samengesteld.

Kennis voor installateurs: compatibiliteit, aderdoorsnede en aansluiting

Controleer vóór bestelling altijd of de installatie daadwerkelijk gebruikmaakt van GST18i3 en niet van een andere connectorvariant. GST18i3 mag bijvoorbeeld niet worden verward met GST18i5. Een 3-polige en een 5-polige uitvoering hebben een andere elektrische functie en zijn niet onderling uitwisselbaar.

Deze connector is female. Voor een complete verbinding is daarom een passende male GST18i3 connector of compatibele stekkeraansluiting nodig. Controleer bij bestaande installaties ook de mechanische codering en systeemcompatibiliteit. Wij adviseren niet uit te gaan van universele compatibiliteit met iedere willekeurige 3-polige stekkerconnector.

De toegestane aderdoorsnede loopt van 0,75 tot 2,5 mm². Kies de kabeldoorsnede altijd op basis van de elektrische belasting, kabellengte, beveiliging en geldende installatievoorschriften. Alleen omdat een ader mechanisch in de connector past, betekent dit niet automatisch dat deze elektrisch geschikt is voor iedere belasting.

Bij verlichting worden GST18i3 verbindingen vaak gebruikt voor fase, nul en beschermingsleiding. Controleer vóór montage de penbezetting van alle aangesloten componenten. Een verkeerde aderbezetting kan leiden tot een onveilige installatie of schade aan aangesloten apparatuur.

Voor montage moeten de aders correct worden gestript en volgens de productspecifieke aansluitmethode worden bevestigd. Zorg dat er geen blank koper buiten het aansluitpunt zichtbaar blijft en dat de kabel voldoende mechanisch wordt ontlast.

Schakel de installatie volledig spanningsloos voordat de connector wordt gemonteerd, gewijzigd of losgenomen. Bij projectmatige montage adviseren wij tevens één complete kabelverbinding vooraf te controleren voordat grotere aantallen worden geassembleerd.

Veelgestelde vragen over de GST18i3 female kabelverbinder

Waarvoor wordt deze GST18i3 female connector gebruikt?

De connector wordt gebruikt voor het opbouwen van stekkerbare 3-polige bekabeling, bijvoorbeeld voor armaturen, verlichtingslijnen en modulaire installaties.

Welke aderdoorsnede past in deze kabelverbinder?

Deze uitvoering is geschikt voor aders van 0,75 tot 2,5 mm². De daadwerkelijk te gebruiken doorsnede moet daarnaast passen bij de elektrische belasting en installatie-eisen.

Kan ik deze connector combineren met GST18i5?

Nee. GST18i3 en GST18i5 zijn verschillende connectorsystemen met respectievelijk drie en vijf polen. Ze mogen niet als onderling uitwisselbaar worden beschouwd.

Heb ik een male connector nodig?

Ja, voor een stekkerbare koppeling is een technisch passende male GST18i3 tegenconnector of compatibele aansluiting nodig.

Kan ik hiermee zelf aansluitsnoeren op maat maken?

Ja, dat is een belangrijke toepassing van een losse kabelverbinder. Controleer wel vooraf het kabeltype, de aderdoorsnede, penbezetting en maximale elektrische belasting van de volledige verbinding.

Is deze connector universeel compatibel met alle GST18i3 producten?

Dat mag niet zonder controle worden aangenomen. Controleer altijd systeemcompatibiliteit, mechanische codering en elektrische penbezetting van de gebruikte componenten.

Bestel deze LCB GST18i3 female kabelverbinder voor stekkerbare verlichtings- en installatieprojecten. Voor grotere aantallen of hulp bij het samenstellen van passende male, female en aansluitsnoercombinaties helpen wij u graag bij de productselectie.

Technische specificaties:

• Merk: LCB LED Europe

• Producttype: stekkerbare kabelverbinder

• Systeem: GST18i3

• Uitvoering: female

• Aantal polen: 3

• Geschikte aderdoorsnede: 0,75 tot 2,5 mm²

• Toepassing: stekkerbare elektrische verbindingen en verlichting

• Montage: kabelmontage

• Tegenconnector: passende GST18i3 male uitvoering benodigd

• Geschikt voor modulaire bekabeling: ja
