3-Fase Spanningsrail Middenvoeding I-Connector – Wit – Spectrum LED

Datasheet

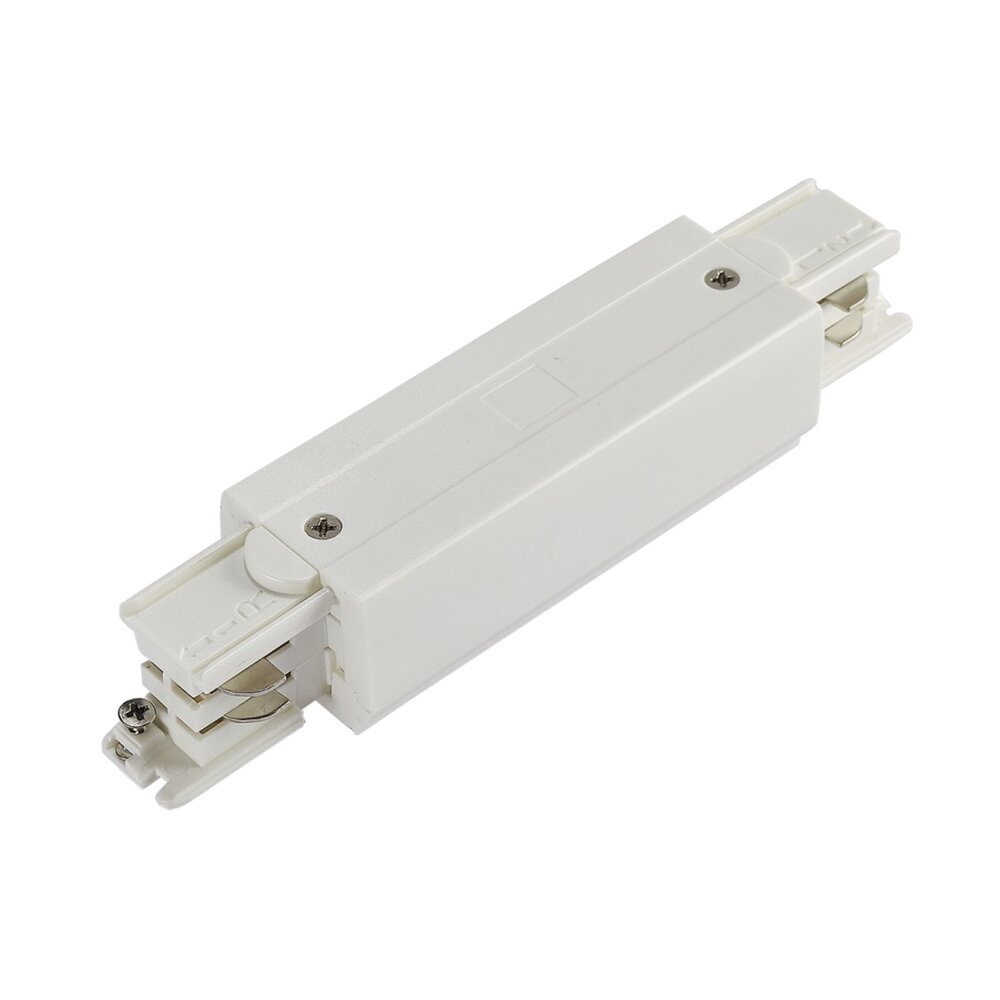

De Spectrum LED 3-fase middenvoeding in wit is een professioneel verbindings- en voedingsstuk voor het koppelen van twee rechte delen 3-fase spanningsrail. De middenvoeding maakt het mogelijk om twee raildelen in één rechte lijn met elkaar te verbinden en tegelijkertijd de installatie centraal van netspanning te voorzien.

Dit onderdeel is daardoor bijzonder geschikt voor langere railinstallaties in winkels, showrooms, kantoren, horeca en andere commerciële ruimtes waar meerdere railspots over één doorlopende lijn worden verdeeld.

Spectrum voert dit onderdeel als SPS 2 ZASILANIE PRZELOTOWE met artikelnummer WOJ+05175. Het accessoire is uitgevoerd in wit, geschikt voor 230V, heeft beschermingsklasse I en een IP20-classificatie.

Middenvoeding én rechte railverbinder

Deze middenvoeding combineert twee functies:

• twee 3-fase spanningsrails recht met elkaar verbinden

• het railsysteem vanuit het midden elektrisch voeden

Hierdoor wordt het onderdeel ook aangeduid als:

• middenvoeding

• doorvoervoeding

• I-connector

• rechte railverbinder met voeding

• center feed

• middenaansluiting voor 3-fase rail

Voor projecten waarbij de voedingskabel bijvoorbeeld vanuit het midden van een plafond komt, kan een middenvoeding praktischer zijn dan een beginvoeding aan het uiteinde van de rail.

Voor lange 3-fase spanningsrailinstallaties

Bij grotere lichtlijnen worden vaak meerdere stukken spanningsrail achter elkaar geplaatst.

Met deze rechte I-connector kunnen twee raildelen worden gekoppeld tot één doorlopende lijn.

Dit is interessant voor onder andere:

• winkels

• supermarkten

• showrooms

• musea

• galerieën

• horeca

• kantoren

• presentatieomgevingen

• retailprojecten

De middenvoeding zorgt ervoor dat de voedingsaansluiting niet noodzakelijk aan het begin of einde van de rail hoeft te zitten.

Geschikt voor professionele 3-fase railverlichting

Een 3-fase spanningsrailsysteem is populair binnen professionele verlichting omdat meerdere groepen railspots onafhankelijk over dezelfde rail kunnen worden verdeeld.

Afhankelijk van de opbouw van het railsysteem kunnen verschillende armaturen aan verschillende fasen worden gekoppeld.

Dit biedt veel flexibiliteit bij:

• winkelverlichting

• accentverlichting

• showroomverlichting

• presentatiewanden

• etalageverlichting

• galerieverlichting

Een correcte voeding en verbinding van de rails is daarbij essentieel.

230V railsysteem

De Spectrum middenvoeding is volgens de fabrikant geschikt voor een nominale spanning van 230V.

Omdat het onderdeel onderdeel is van een netspanningsinstallatie, moet montage en aansluiting volgens de geldende elektrotechnische voorschriften plaatsvinden.

Werkzaamheden aan 230V-installaties dienen door of onder verantwoordelijkheid van een bevoegde elektrotechnisch installateur te worden uitgevoerd.

Rechte verbinding – I-vorm

Deze uitvoering is bedoeld voor een rechte verbinding tussen twee raildelen.

De rails worden in elkaars verlengde geplaatst, waardoor een langere rechte lichtlijn ontstaat.

Voor andere configuraties zijn doorgaans andere railaccessoires nodig, zoals:

• L-connector

• T-connector

• X-connector

• eindvoeding

• eindkap

• ophangset

Voor een project is het daarom verstandig om vooraf de complete railconfiguratie uit te tekenen.

Centrale voeding vanuit het plafond

Een belangrijk voordeel van een middenvoeding is dat de voedingskabel centraal op de rail kan worden aangesloten.

Dat is bijvoorbeeld handig wanneer:

• de centraaldoos midden boven de lichtlijn zit

• een lange rail vanaf één centraal punt wordt gevoed

• voedingsbekabeling niet naar het uiteinde kan worden gebracht

• een strakke plafondindeling gewenst is

Bij projecten kan dit zowel de montage als het uiteindelijke uiterlijk vereenvoudigen.

Witte uitvoering

De behuizing is uitgevoerd in wit aluminium.

Hierdoor sluit de connector netjes aan op witte spanningsrails en witte plafondsystemen.

Witte railverlichting wordt veel gebruikt in:

• lichte winkelinterieurs

• kantoren

• showrooms

• galerieën

• moderne woningen

• commerciële ruimtes met witte plafonds

Doordat rail en accessoires dezelfde kleur hebben, ontstaat een rustig en uniform geheel.

Compact formaat

Volgens de technische documentatie heeft WOJ+05175 een afmeting van circa:

32 x 35,5 x 100 mm.

Door het compacte formaat blijft de connector visueel onderdeel van het railsysteem zonder onnodig op te vallen.

Aluminium behuizing

Spectrum specificeert de behuizing als aluminium.

Dit zorgt voor een stevige constructie die goed aansluit bij professionele aluminium spanningsrails.

IP20 – voor droge binnenruimtes

De middenvoeding heeft beschermingsklasse IP20 en is bedoeld voor gebruik binnenshuis.

Geschikte toepassingen zijn bijvoorbeeld:

• winkels

• kantoren

• showrooms

• horeca

• galerieën

• woningen

• commerciële interieurs

Voor vochtige of natte omgevingen is IP20 niet geschikt.

Opbouw en pendelmontage

Spectrum vermeldt het accessoire voor railsystemen die als opbouw- of pendelinstallatie worden gemonteerd.

Daardoor kan dezelfde railarchitectuur worden toegepast:

• direct tegen het plafond

• vrijhangend aan een ophangsysteem

Dit geeft installateurs en lichtontwerpers veel vrijheid binnen projecten.

Technische specificaties

• Merk: Spectrum LED

• Serie: SPS 2

• Artikelnummer: WOJ+05175

• Type: middenvoeding / doorvoervoeding

• Functie: rechte verbinding + voedingsaansluiting

• Vorm: I-connector

• Systeem: 3-fase spanningsrail

• Spanning: 230V

• Kleur: wit

• Materiaal: aluminium

• IP-klasse: IP20

• Beschermingsklasse: I

• Afmetingen: circa 32 x 35,5 x 100 mm

• Gewicht: circa 0,106 kg

• Bedrijfstemperatuur: -20°C tot +40°C

• Montage: opbouw / pendel

• Toepassing: binnen

• EAN: 5902650545533
